Τεστ στα Κύματα Α (Επίπεδο δυσκολίας: Δύσκολο)

Δύο σύγχρονες πηγές \[Π_1\, , \, Π_2\] που βρίσκονται αντίστοιχα στα σημεία Κ και Λ της επιφάνειας του υγρού παράγουν πανομοιότυπα εγκάρσια αρμονικά κύματα με ίδιο πλάτος \[Α\], μήκος κύματος \[λ_1\] και συχνότητα \[f_1\]. Μεταξύ των δύο πηγών και πάνω στο ευθύγραμμο τμήμα ΚΛ δημιουργούνται \[5\] σημεία που μετά τη συμβολή ταλαντώνονται με μέγιστο πλάτος. Το κοντινότερο απ’ τα παραπάνω σημεία απ’ την πηγή \[Π_1\] απέχει απ’ αυτήν \[0,1λ_1\]. Η απόσταση των δύο πηγών είναι:

Σε ομογενές ελαστικό μέσο που εκτείνεται κατά τη διεύθυνση του άξονα \[x' Ox\] διαδίδεται εγκάρσιο αρμονικό κύμα. Η εξίσωση της ταλάντωσης της αρχής Ο είναι \[y=0,1\, ημ2πt\] (S.I.). Στο παρακάτω σχήμα φαίνεται η μεταβολή της φάσης των σημείων σε συνάρτηση με τη θέση τους \[x\] δύο διαφορετικές στιγμές \[t_1\, , \, t_2\]. Η ταχύτητα διάδοσης του κύματος είναι:

Εγκάρσιο αρμονικό κύμα διαδίδεται κατά τη θετική φορά σε ομογενές οριζόντιο ελαστικό μέσο που ταυτίζεται με τη διεύθυνση του άξονα \[x' x\]. Η αρχή του άξονα Ο ταλαντώνεται με την εξίσωση της ταλάντωσής του να έχει τη μορφή \[y=A\, ημωt\]. Σε χρονικό διάστημα \[Δt=60\, s\] ένα σημείο του μέσου διάδοσης περνά \[30\] φορές από τη Θ.Ι. του. Η οριζόντια απόσταση ενός όρους από την επόμενή του κοιλάδα είναι \[Δx=6\, m\], ενώ η κατακόρυφη απόστασή τους είναι \[0,8\, m\]. Η εξίσωση που περιγράφει το παραπάνω κύμα είναι:

Εγκάρσιο αρμονικό κύμα διαδίδεται σε γραμμικό ελαστικό μέσο που ταυτίζεται με τον άξονα \[x' x\]. Η εξίσωση του κύματος είναι της μορφής \[y=A ημ2π \left( \frac{t}{T}+\frac{x}{λ} \right) \]. Στο παρακάτω διάγραμμα φαίνεται η μεταβολή της φάσης σημείου Μ του μέσου διάδοσης με το χρόνο. Να επιλέξετε τη σωστή απάντηση.

Αρμονικό κύμα με εξίσωση \[y=A ημ2π\left( \frac{t}{T}-\frac{x}{λ}\right) \] διαδίδεται κατά μήκος χορδής που ταυτίζεται με τον άξονα \[x' Ox\]. Δύο σημεία Κ,Λ τη χρονική στιγμή \[t_1\] έχουν φάσεις \[φ_{(Κ,1)}=\frac{π}{3}\, rad\] και \[φ_{(Λ,1)}=\frac{π}{6}\, rad\] αντίστοιχα. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

Εγκάρσιο αρμονικό κύμα διαδίδεται στη διεύθυνση του άξονα \[x' Ox\] κατά την αρνητική φορά και χωρίς αρχική φάση. Στο παρακάτω διάγραμμα φαίνεται η χρονική συνάρτηση της απομάκρυνσης σημείου Ζ του μέσου διάδοσης. Το σημείο Ζ είναι το δεύτερο σημείο κατά τη φορά διάδοσης του κύματος μετά την αρχή Ο που έχει κάθε στιγμή στη διάρκεια της ταλάντωσής του ίδια απομάκρυνση και ταχύτητα με την Ο. Η ταχύτητα διάδοσης του κύματος είναι \[υ_δ=4\, \frac{m}{s} \]. Η εξίσωση του κύματος είναι:

Ελαστικό μέσο είναι:

Στο παρακάτω σχήμα φαίνεται ένα στιγμιότυπο εγκάρσιου αρμονικού κύματος που διαδίδεται κατά μήκος μιας ελαστικής χορδής τη στιγμή \[t_1\]. Η ταχύτητα διάδοσης του κύματος είναι \[υ_δ\] ενώ τη στιγμή \[t_1\] η ταχύτητα ταλάντωσης του σημείου Σ είναι \[υ_Τ\]. Τη στιγμή \[t_1\] το σημείο Σ έχει ταχύτητα:

Κατά μήκος οριζόντιας ελαστικής χορδής διαδίδεται εγκάρσιο αρμονικό κύμα μήκους κύματος \[λ\]. Μεταξύ δύο σημείων Μ, Ν της χορδής υπάρχουν τρία σημεία που κατά τη διάρκεια της ταλάντωσής τους έχουν κάθε στιγμή ίσες απομακρύνσεις και ταχύτητες με το Μ. Κάθε στιγμή κατά τη διάρκεια των ταλαντώσεων των Μ, Ν που το Μ βρίσκεται στη θετική ακραία θέση του, το Ν βρίσκεται στη Θ.Ι. με αρνητική ταχύτητα. Το κύμα διαδίδεται από το Μ προς το Ν. Α. Η οριζόντια απόσταση των δύο σημείων είναι:

Στην ελεύθερη οριζόντια επιφάνεια μιας ελαστικής μεμβράνης δύο σύγχρονες πηγές κυμάτων \[Π_1\, , \, Π_2\] δημιουργούν εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\] που διαδίδονται με ταχύτητα \[υ_δ=10\, \frac{ m }{ s }\]. Σημεία Ζ, Η της επιφάνειας της μεμβράνης βρίσκονται πάνω στο ευθύγραμμο τμήμα \[Π_1 Π_2\]. Το Ζ μετά τη συμβολή ταλαντώνεται με πλάτος \[2Α\] ενώ το Η παραμένει συνεχώς ακίνητο. Μεταξύ των Ζ και Η και πάνω στο ευθύγραμμο τμήμα \[Π_1Π_2\] υπάρχει ακόμα ένα σημείο που παρουσιάζει ενισχυτική συμβολή. Η απόσταση των σημείων Ζ, Η είναι \[ΖΗ=0,75\, m\]. Η περίοδος των δύο κυμάτων είναι:

Σε επιφάνεια υγρού δύο σύγχρονες πηγές \[Π_1 \, , \, Π_2\] δημιουργούν εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\], μήκους κύματος \[λ\] και συχνότητας \[f\]. Η απόσταση των δύο πηγών είναι \[Π_1Π_2=d=2,5\, λ \]. Ο αριθμός των σημείων του τμήματος \[Π_1Π_2\] που βρίσκονται σε ενίσχυση μετά τη συμβολή είναι:

Αρμονικό κύμα πλάτους \[Α=0,01\, m\] διαδίδεται σε ομογενές ελαστικό μέσο που ταυτίζεται με τον άξονα \[x' Ox\]. Στο παρακάτω διάγραμμα φαίνεται η μεταβολή της φάσης των σημείων του μέσου με τη θέση τους \[x\] τη χρονική στιγμή \[t_1=0,1\, s\]. Η αρχή του άξονα Ο αρχίζει να ταλαντώνεται την \[t=0\] με θετική ταχύτητα. Η ταχύτητα διάδοσης του κύματος είναι:

Στην παρακάτω πειραματική διάταξη που αποτελείται από δύο σωλήνες Α, Β ένα διαπασών δημιουργεί ηχητικό κύμα μήκους κύματος \[λ\] πάνω απ’ την οπή Ο. Τα κύματα αυτά φτάνουν στην οπή Σ ακολουθώντας είτε τη διαδρομή ΟΑΣ είτε τη διαδρομή ΟΒΣ. Έτσι στο Σ έχουμε τη συμβολή δύο κυμάτων και δημιουργείται σύνθετος ήχος που η έντασή του ανιχνεύεται μέσω ενός ανιχνευτή που βρίσκεται ακριβώς έξω απ’ την οπή Σ. Ο δεξιός σωλήνας Β μπορεί να μετακινείται δεξιά ή αριστερά και έτσι η απόσταση \[x\] να μεταβάλλεται. Στη διάρκεια της μεταβολής αυτής αλλάζει και η ένταση του ήχου που μετρά ο ανιχνευτής στο Σ και μάλιστα αυξομειώνεται μεταξύ της τιμής μηδέν και μιας μέγιστης τιμής. Όταν η απόσταση έχει την τιμή \[x\] του παρακάτω σχήματος ο ανιχνευτής μετρά μέγιστη ένταση για τον σύνθετο ήχο στο Σ. Μετακινώ το δεξί σωλήνα Β προς τα δεξιά και όταν η μετακίνηση γίνει \[Δx=0,3\, m\], τότε ο ανιχνευτής καταγράφει τη δεύτερη παύση του ήχου στη διάρκεια της μετακίνησης αυτής. Το μήκος κύματος \[λ\] του κύματος που παράγει το διαπασών είναι:

Η εξίσωση εγκάρσιου αρμονικού κύματος που διαδίδεται σε ελαστική χορδή είναι \[y=0,04\, ημ\left( \frac{π}{2} t-\frac{πx}{0,2} \right)\] (S.I.). Ποιες από τις παρακάτω προτάσεις είναι σωστές;

Εγκάρσιο αρμονικό κύμα διαδίδεται κατά μήκος ελαστικής χορδής που ταυτίζεται με τον άξονα \[x' x\]. Το κύμα περιγράφεται απ’ την εξίσωση \[y=A ημ2π\left( \frac{t}{T} + \frac{x}{λ} \right) \]. Σημείο Ζ της χορδής βρίσκεται στη θέση \[x_Z\] και τη χρονική στιγμή \[t_1\] η παράσταση \[φ=2π\left( \frac{t_1}{T}+ \frac{x_Z}{λ} \right) \] είναι αρνητική. Αυτό σημαίνει ότι:

Να επιλέξετε ποιες από τις παρακάτω προτάσεις είναι σωστές. Κατά τη συμβολή δύο κυμάτων σ’ ένα ελαστικό μέσο:

Δύο σύγχρονες πηγές \[Π_1\, , \, Π_2\] δημιουργούν στην επιφάνεια υγρού εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\], ταχύτητας διάδοσης \[υ_δ\] και έχουν εξισώσεις ταλάντωσης της μορφής \[y=A ημ \frac{ 2πt}{T}\]. Σημείο Ζ της επιφάνειας απέχει απ’ τις δύο πηγές αποστάσεις \[r_{1Z}\, , \, r_{2Z}\] με \[r_{1Z} < r_{2Z} \]. Το σημείο Ζ αρχίζει να ταλαντώνεται όταν η πηγή \[Π_2\] περνά για έκτη φορά απ’ τη Θ.Ι. της μετά την έναρξη της ταλάντωσής της. Στο παρακάτω σχήμα φαίνεται η χρονική μεταβολή της ταχύτητας του Ζ. Αν υποδιπλασιάσουμε τη συχνότητα ταλάντωσης των δύο πηγών ώστε αυτές να παραμένουν σύγχρονες και να ταλαντώνονται με ίδιο πλάτος \[Α\], τότε το σημείο Ζ:

Στην παρακάτω πειραματική διάταξη που αποτελείται από δύο σωλήνες Α, Β ένα διαπασών δημιουργεί ηχητικό κύμα μήκους κύματος \[λ\] πάνω απ’ την οπή Ο. Τα κύματα αυτά φτάνουν στην οπή Σ ακολουθώντας είτε τη διαδρομή ΟΑΣ είτε τη διαδρομή ΟΒΣ. Έτσι στο Σ έχουμε τη συμβολή δύο κυμάτων και δημιουργείται σύνθετος ήχος που η έντασή του ανιχνεύεται μέσω ενός ανιχνευτή που βρίσκεται ακριβώς έξω απ’ την οπή Σ. Ο δεξιός σωλήνας Β μπορεί να μετακινείται δεξιά ή αριστερά και έτσι η απόσταση \[x\] να μεταβάλλεται. Στη διάρκεια της μεταβολής αυτής αλλάζει και η ένταση του ήχου που μετρά ο ανιχνευτής στο Σ και μάλιστα αυξομειώνεται μεταξύ της τιμής μηδέν και μιας μέγιστης τιμής. Όταν η απόσταση έχει την τιμή \[x\] του παρακάτω σχήματος ο ανιχνευτής μετρά μέγιστη ένταση για τον σύνθετο ήχο στο Σ. Μετακινώ το δεξί σωλήνα Β προς τα δεξιά και όταν η μετακίνηση γίνει \[Δx=0,3\, m\], τότε ο ανιχνευτής καταγράφει τη δεύτερη παύση του ήχου στη διάρκεια της μετακίνησης αυτής. Απ’ την αρχική θέση \[x\] μετακινώ το σωλήνα Β προς τα αριστερά μέχρι να γίνει \[x=0\] και τότε έχω τον πρώτο μηδενισμό του σύνθετου ήχου στο σημείο Σ κατά τη διάρκεια της μετακίνησης αυτής. Αν ισχύει \[d_1-d_2=0,3\, m\] η απόσταση \[x\] είναι:

Κατά μήκος γραμμικού ελαστικού μέσου διαδίδεται αρμονικό κύμα κατά την αρνητική φορά του άξονα \[x' Ox\] με μήκος κύματος \[λ\]. Σημείο Ζ του μέσου διάδοσης που βρίσκεται στον αρνητικό ημιάξονα \[Οx'\] είναι το πρώτο σημείο του ημιάξονα αυτού που έχει κάθε στιγμή ίδια απομάκρυνση και ταχύτητα με αυτή της αρχής Ο. Σημείο Η του αρνητικού ημιάξονα μετά την έναρξη της ταλάντωσής του έχει κάθε στιγμή αντίθετη απομάκρυνση και ταχύτητα με το Ζ ενώ μεταξύ του Ζ και του Η υπάρχουν τρία σημεία σε αντίθεση φάσης με το Η. Η θέση του Η είναι:

Στο πρώτο σχήμα απεικονίζεται ο κυματικός παλμός \[Ι\] που διαδίδεται κατά τη θετική φορά στη διεύθυνση του άξονα \[x' x\]. Με ποιον από τους παρακάτω κυματικούς παλμούς Β, Γ, Δ, Ε που διαδίδονται με αντίθετες ταχύτητες απ’ αυτήν του παλμού \[Ι\] στη διεύθυνση του άξονα \[x' x\] πρέπει να συμβάλλει ο παλμός \[Ι\] ώστε όλα τα σημεία του άξονα \[x' x\] κάποια στιγμή να ευθυγραμμιστούν;

Σε κάποιο σημείο ενός υγρού δημιουργούμε αρμονικά κύματα με την πηγή Π. Στο σημείο Σ της επιφάνειας σε απόσταση \[α\] απ’ την πηγή τα κύματα μπορούν να φτάσουν ή απευθείας (ακολουθώντας τη διαδρομή \[ΠΣ=α\]) ή αφού ανακλαστούν στον ανακλαστήρα που βρίσκεται στην επιφάνεια του υγρού και πάνω στη μεσοκάθετο ΑΜ του τμήματος ΠΣ. Αρχικά ο ανακλαστήρας απέχει απόσταση \[H\] απ’ το τμήμα ΠΣ (θέση Α) και το Σ ταλαντώνεται με μέγιστο πλάτος μετά τη συμβολή των κυμάτων. Aλλάζουμε τη συχνότητα της πηγής Π ώστε στο Σ να έχουμε απόσβεση. Μετακινούμε τον ανακλαστήρα κατά την ίδια κατεύθυνση και στη θέση Γ που απέχει \[d_1\] απ’ τη θέση Α παρατηρούμε ότι το Σ παρουσιάζει ενίσχυση ενώ στη διάρκεια της μετακίνησης μέχρι το Γ το Σ έχει ακινητοποιηθεί μόνιμα δύο φορές. Το νέο μήκος κύματος \[λ_1\] του κύματος της πηγής Π είναι:

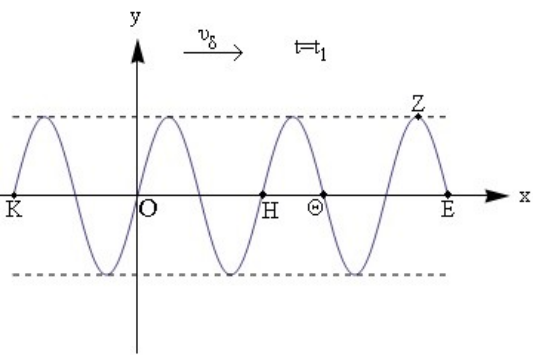

Στο αριστερό άκρο Ο ελαστικής χορδής που ταυτίζεται με τον θετικό ημιάξονα \[Ox\] υπάρχει πηγή εγκάρσιων αρμονικών κυμάτων. Η πηγή αρχίζει να ταλαντώνεται την \[t=0\] και δημιουργεί εγκάρσιο αρμονικό κύμα στη χορδή. Στο παρακάτω σχήμα φαίνεται το στιγμιότυπο του κύματος στη χορδή τη χρονική στιγμή \[t_1\]. Η φάση του σημείου Η τη χρονική στιγμή \[t_1\] είναι:

Η εξίσωση εγκάρσιου αρμονικού κύματος που διαδίδεται κατά μήκος ελαστικής χορδής είναι \[y=0,01 ημ2π(5t-2x)\] (S.I.). Ποιες από τις επόμενες προτάσεις είναι σωστές;

Δύο σύγχρονες πηγές \[Π_1\, , \, Π_2\] παράγουν σε οριζόντια επιφάνεια ελαστικής μεμβράνης εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\]. Ο αριθμός των ταλαντώσεων που εκτελούν τα σημεία της μεσοκαθέτου του ευθύγραμμου τμήματος \[Π_1Π_2\] πριν την έναρξη της συμβολής είναι:

Σε κάποιο σημείο ενός υγρού δημιουργούμε αρμονικά κύματα με την πηγή Π. Στο σημείο Σ της επιφάνειας σε απόσταση \[α\] απ’ την πηγή τα κύματα μπορούν να φτάσουν ή απευθείας (ακολουθώντας τη διαδρομή \[ΠΣ=α\]) ή αφού ανακλαστούν στον ανακλαστήρα που βρίσκεται στην επιφάνεια του υγρού και πάνω στη μεσοκάθετο ΑΜ του τμήματος ΠΣ. Ο ανακλαστήρας απέχει απόσταση \[Η\] απ’ το τμήμα ΜΣ (είναι στη θέση Α) και το Σ παραμένει συνεχώς ακίνητο μετά τη συμβολή των κυμάτων. Aλλάζουμε τη συχνότητα της πηγής Π ώστε πάλι το Σ να παραμένει ακίνητο. Μετακινούμε τον ανακλαστήρα στη διεύθυνση της μεσοκαθέτου του ΠΣ πλησιάζοντάς τον στο τμήμα αυτό. Όταν ο ανακλαστήρας φτάνει στη θέση Δ που απέχει \[d_2\] απ’ την αρχική του θέση, το πλάτος του Σ μεγιστοποιείται για 2η φορά στη διάρκεια αυτής της μετακίνησης. Το νέο μήκος κύματος \[λ_2\] του παραγόμενου κύματος απ’ την πηγή \[Π_2\] είναι:

Σε επιφάνεια υγρού δύο σύγχρονες πηγές \[Π_1\, , \, Π_2 \] δημιουργούν εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\], μήκους κύματος \[λ\] και συχνότητας \[f\]. Η απόσταση των δύο πηγών είναι \[Π_1Π_2= d =2,5\, λ \]. Αν τριπλασιάσω την κοινή συχνότητα των δύο σύγχρονων πηγών, ο παραπάνω αριθμός γίνεται:

Στο παρακάτω σχήμα φαίνεται το στιγμιότυπο εγκάρσιου αρμονικού κύματος τη στιγμή \[t_1\]. Το κύμα έχει πλάτος \[Α\] και μήκος κύματος \[λ\]. Ποιες από τις παρακάτω σχέσεις είναι σωστές;

Στην επιφάνεια ενός υγρού διαδίδονται δύο εγκάρσια αρμονικά κύματα που οι πηγές τους πάλλονται κάθετα στην επιφάνεια. Όταν τα κύματα συμβάλλουν σ’ ένα σημείο επιφέρουν τη στιγμή \[t_1\] απομακρύνσεις με αλγεβρικές τιμές \[y_1,\, y_2\] αντίστοιχα. Σύμφωνα με την αρχή της επαλληλίας η ολική απομάκρυνση του σημείου τη στιγμή \[t_1\] έχει αλγεβρική τιμή:

Δύο σύγχρονες πηγές κυμάτων \[Π_1\, , \, Π_2\] παράγουν στην επιφάνεια υγρού εγκάρσια αρμονικά κύματα πλάτους \[Α\] και μήκους κύματος \[λ\]. Η εξίσωση ταλάντωσης της πηγής \[Π_1\] είναι \[y_{Π_1}=Αημωt\]. Η απόσταση των δύο πηγών είναι \[Π_1Π_2=d=3,5λ\]. Σημείο Κ της επιφάνειας του υγρού και του ευθύγραμμου τμήματος \[Π_1Π_2\] αρχίζει να ταλαντώνεται λόγω του κύματος που φτάνει απ’ την πηγή \[Π_2\]. Στο σημείο Κ αρχίζει η συμβολή τη στιγμή που αυτό περνά απ’ τη Θ.Ι. του για τρίτη φορά απ’ την έναρξη της ταλάντωσής του. Στο παραπάνω σχήμα φαίνεται η χρονική μεταβολή του πλάτους του σημείου Κ. Η περίοδος ταλάντωσης των πηγών είναι:

Σε επιφάνεια υγρού δύο σύγχρονες πηγές \[Π_1\, , \, Π_2\] δημιουργούν εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\] και ταχύτητας διάδοσης \[υ_δ=5\, \frac{m }{ s }\]. Σημείο Λ της επιφάνειας απέχει αποστάσεις \[r_1=1\, m\] και \[r_2=0,5\, m\]. Αν η συχνότητα των πηγών γίνει \[f=50\, Hz\] τότε μεταξύ του Λ και της μεσοκαθέτου του τμήματος \[Π_1Π_2\] ο αριθμός των ενισχυτικών υπερβολών που δημιουργούνται είναι:
