Τεστ στην Ηλεκτρομαγνητική Επαγωγή (Επίπεδο δυσκολίας: Μέτριο)

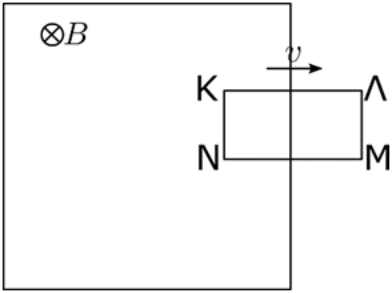

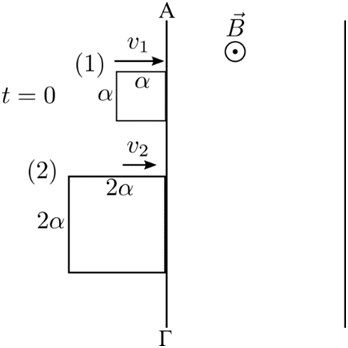

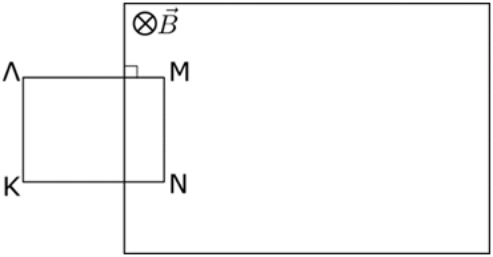

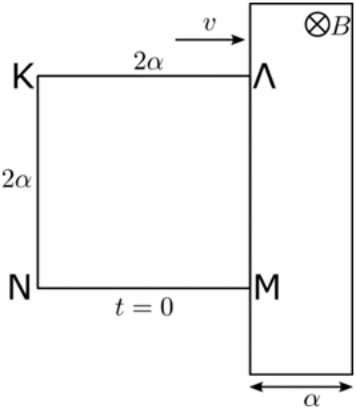

Το ορθογώνιο μεταλλικό πλαίσιο αποτελείται από \[Ν\] σπείρες. Την \[t=0\] το πλαίσιο βρίσκεται στο όριο ΑΓ κατακόρυφου ομογενούς μαγνητικού πεδίου έντασης μέτρου \[B\] και κινείται με σταθερή ταχύτητα μέτρου \[υ_1\] που έχει κατεύθυνση κάθετη στις δυναμικές γραμμές του πεδίου και κάθετη στο όριο ΑΓ του πεδίου. Σε χρονική στιγμή \[Δt_1\], το πλαίσιο μπαίνει εξ’ ολοκλήρου στο ομογενές μαγνητικό πεδίο. Επαναλαμβάνουμε το ίδιο πείραμα αλλά με σταθερή ταχύτητα με μέτρο \[υ_2 < υ_1\] ίδιας κατεύθυνσης με αυτήν της \[ \vec{υ}_1 \] και σε χρονικό διάστημα \[Δt_2\] το πλαίσιο μπαίνει ακριβώς το μισό πλαίσιο μέσα στο ομογενές μαγνητικό πεδίο. Στα χρονικά διαστήματα \[Δt_1,\, Δt_2\] το επαγωγικό φορτίο που περνά απ’ τη διατομή του πλαισίου είναι \[q_1,\, q_2\] αντίστοιχα για τα οποία ισχύει:

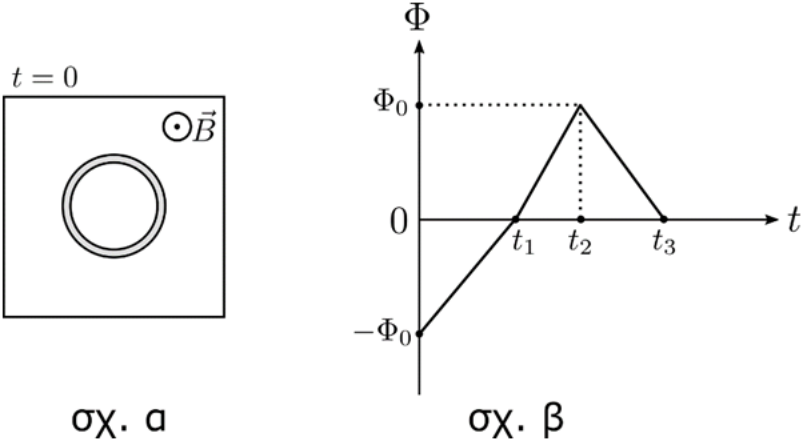

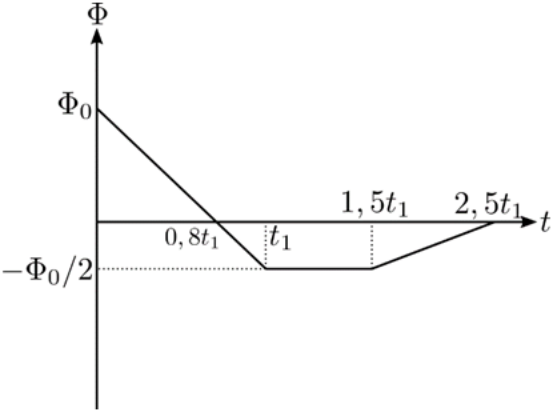

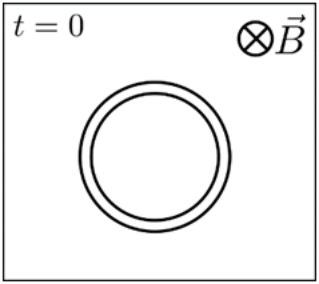

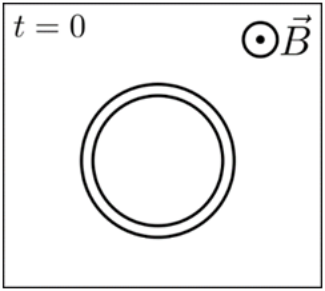

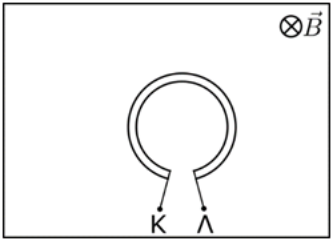

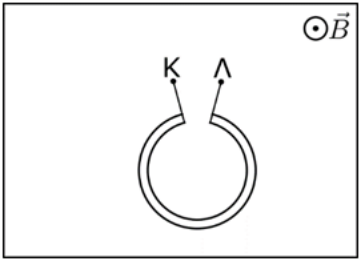

Συρμάτινο πλαίσιο βρίσκεται ακίνητο εξ’ ολοκλήρου σε ομογενές μαγνητικό πεδίο με το επίπεδό του κάθετο στις δυναμικές γραμμές του πεδίου. Στο παρακάτω διάγραμμα φαίνεται η μεταβολή της μαγνητικής ροής μιας σπείρας του πλαισίου σε συνάρτηση με το χρόνο. Το πλαίσιο έχει αντίσταση \[R\] και αποτελείται από \[Ν\] όμοιες σπείρες. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

Ο ευθύγραμμος αγωγός ΚΛ του παρακάτω σχήματος έχει αντίσταση \[R\], μήκος \[\ell\] και είναι φτιαγμένος από ομογενές και ισοπαχές σύρμα. Ο αγωγός κινείται με σταθερή ταχύτητα πάνω στους λείους αγωγούς \[Αx_1\] και \[Γx_2\] μεγάλου μήκους και αμελητέας αντίστασης που τα άκρα τους Α, Γ είναι συνδεμένα με αντιστάτη αντίστασης \[R_1=R\]. Ο αγωγός ΚΛ ακουμπά στους αγωγούς μεγάλου μήκους στα σημεία Ν, Ζ που έχουν απόσταση \[ΝΖ=\frac{ \ell } { 2 }\] ενώ τα τμήματα του αγωγού που προεξέχουν απ’ τους αγωγούς \[Αx_1\] και \[Γx_2\] έχουν ίδιο μήκος. Το σύστημα όλων των αγωγών βρίσκεται σε ομογενές κατακόρυφο μαγνητικό πεδίο έντασης μέτρου \[\vec{B}\] που περιορίζεται στο χώρο μεταξύ των αγωγών \[Ax_1\] και \[Γx_2\] και οι δυναμικές του γραμμές είναι κάθετες στο επίπεδο που σχηματίζουν οι αγωγοί. Το μέτρο της οριζόντιας εξωτερικής δύναμης \[F\] που πρέπει να ασκούμε στο μέσο Μ του αγωγού ΚΛ και κάθετα στη διεύθυνσή του ώστε αυτός να διατηρεί σταθερή την ταχύτητά του είναι:

Στο παρακάτω κύκλωμα οι δύο αντιστάτες έχουν αντιστάσεις \[R_1=6R\] και \[R_2=2R\] αντίστοιχα ενώ το πηνίο έχει συντελεστή αυτεπαγωγής \[L\] και αντίσταση \[R_π=R\]. Η πηγή έχει ΗΕΔ \[Ε\] και εσωτερική αντίσταση \[r=R_π\]. Ο διακόπτης \[δ\] είναι κλειστός και οι κλάδοι του κυκλώματος διαρρέονται από ρεύματα σταθερής έντασης. Τη χρονική στιγμή \[t_0=0\] ανοίγω το διακόπτη \[δ\] χωρίς να δημιουργηθεί σπινθήρας. Τη χρονική στιγμή \[t_1\] ο ρυθμός μείωσης της έντασης του ρεύματος στο πηνίο είναι \[\left| \frac{di }{ dt} \right|= \frac{E }{2L} \]. Από τη χρονική στιγμή \[t=0\] ως τη στιγμή \[t_1\], η θερμότητα που έχει εκλυθεί από όλους τους αντιστάτες του κυκλώματος είναι:

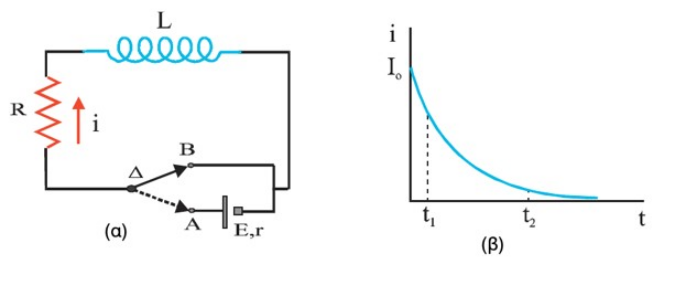

Στο παρακάτω κύκλωμα το πηνίο είναι ιδανικό και έχει συντελεστή αυτεπαγωγής \[L\], ο αντιστάτης \[R_1\] έχει αντίσταση \[3R\] και η πηγή έχει ΗΕΔ \[Ε\] και εσωτερική αντίσταση \[r=R\]. Ο μεταγωγός αρχικά είναι στη θέση Α και το πηνίο έχει μέγιστη αποθηκευμένη ενέργεια μαγνητικού πεδίου \[U_{max}\]. Τη χρονική στιγμή \[t_0=0\] μεταφέρουμε το μεταγωγό στη θέση Β χωρίς να δημιουργηθεί σπινθήρας. Τη χρονική στιγμή \[t_1\] η ενέργεια του μαγνητικού πεδίου που είναι αποθηκευμένη στο πηνίο είναι \[U_1 = \frac{U_{max} }{4}\]. Την \[t=0\] η ΗΕΔ από αυτεπαγωγή είναι:

Πλαίσιο δημιουργίας εναλλασσόμενης τάσης έχει αμελητέα αντίσταση και τα άκρα του συνδέονται με αντιστάτη αντίστασης \[R\]. Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Αν διπλασιάσουμε το μέτρο της έντασης του μαγνητικού πεδίου μέσα στο οποίο βρίσκεται το πλαίσιο και ταυτόχρονα διπλασιάσουμε τη γωνιακή ταχύτητα περιστροφής του, η μέση ισχύς που καταναλώνει ο αντιστάτης:

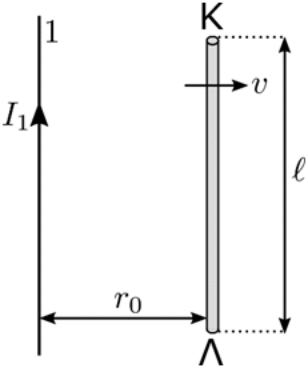

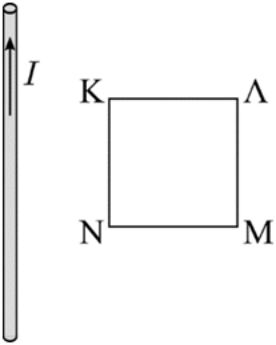

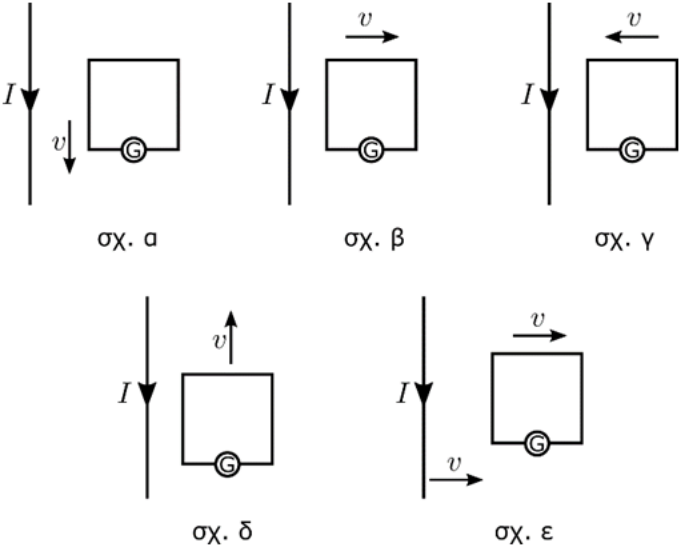

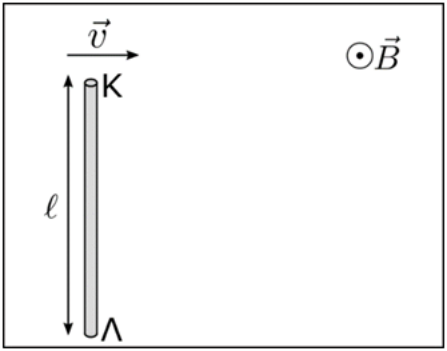

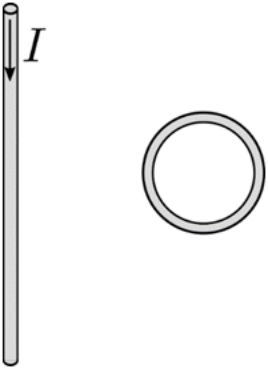

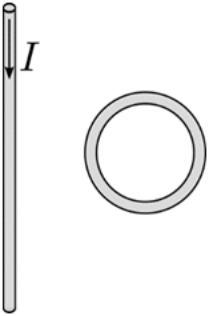

Ακλόνητος ευθύγραμμος αγωγός (1) μεγάλου μήκους διαρρέεται από σταθερό ρεύμα έντασης \[Ι_1\]. Αγωγός ΚΛ έχει μήκος \[\ell\], είναι παράλληλος με τον αγωγό (1) και αρχικά ηρεμεί σε απόσταση \[r_0\] απ’ τον αγωγό αυτό. Την \[t=0\] ο αγωγός ΚΛ αρχίζει να απομακρύνεται με σταθερή ταχύτητα μέτρου \[υ\] παραμένοντας συνεχώς παράλληλος με τον αγωγό (1) όπως φαίνεται στο παρακάτω σχήμα. Η μαγνητική διαπερατότητα του κενού είναι \[μ_0\]. Κατά την κίνηση του αγωγού ΚΛ δημιουργείται σ’ αυτόν ΗΕΔ λόγω επαγωγής που έχει τιμή \[ \mathcal{ E }_{επ}\] ίση με:

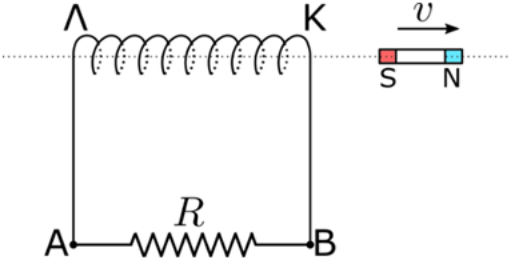

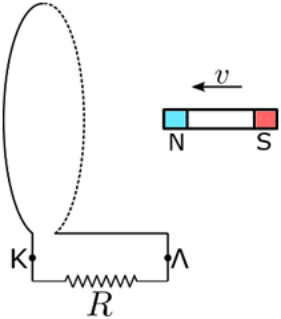

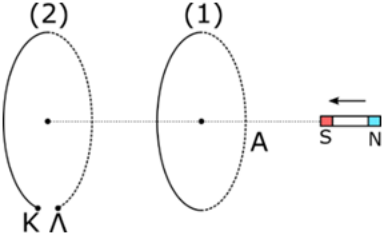

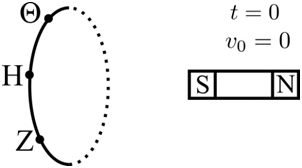

Στο παρακάτω σχήμα έχουμε ακίνητο σωληνοειδές και ακίνητο ραβδόμορφο μαγνήτη που οι άξονές τους ταυτίζονται. Ποιες απ’ τις παρακάτω προτάσεις είναι σωστές; Για να δημιουργηθεί ΗΕΔ από επαγωγή στο σωληνοειδές πρέπει:

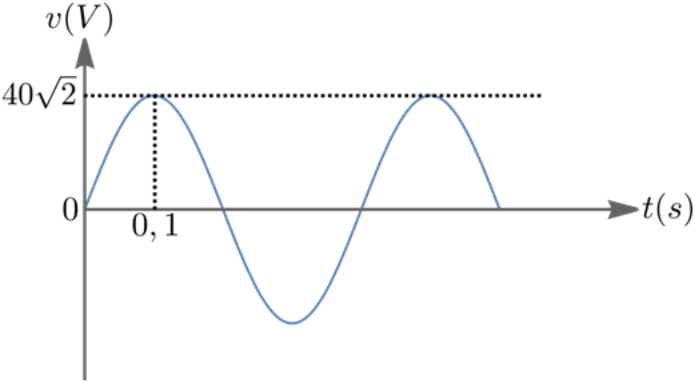

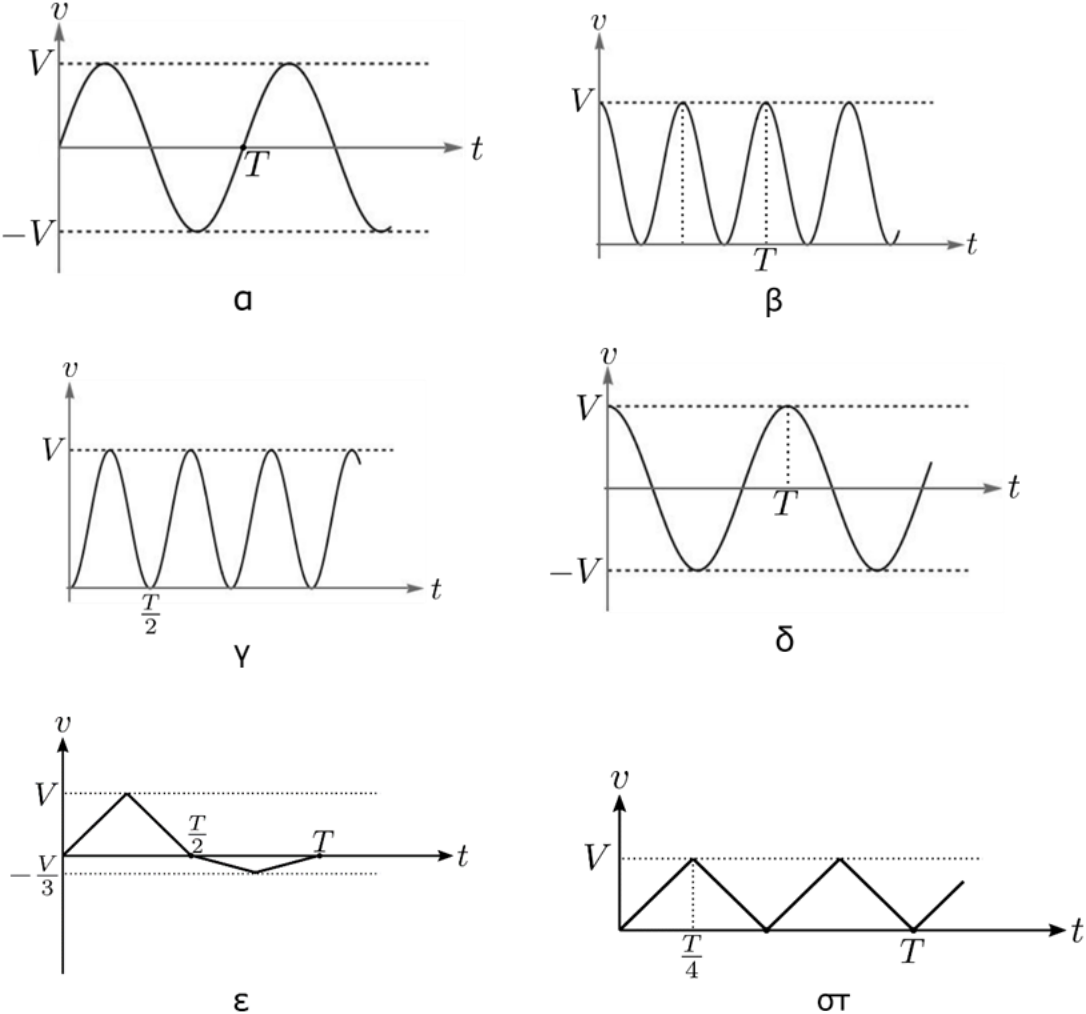

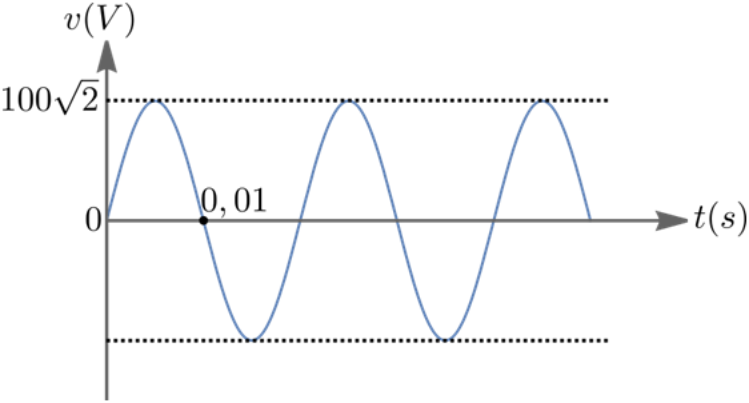

Στα άκρα ενός αντιστάτη αντίστασης \[R\] εφαρμόζουμε εναλλασσόμενη τάση της μορφής \[v=V\, ημ\frac{ 2π}{Τ} t\]. Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Η μέση ισχύς που καταναλώνει ο αντιστάτης είναι:

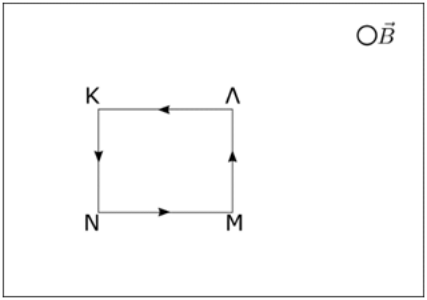

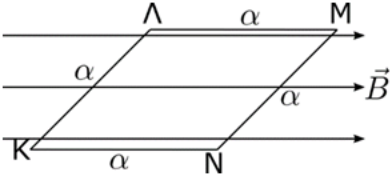

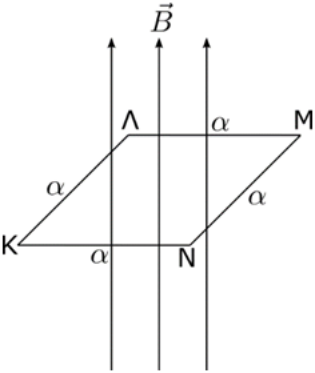

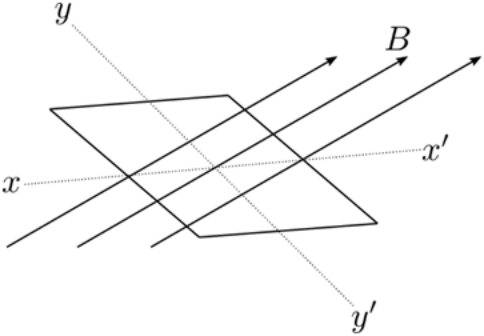

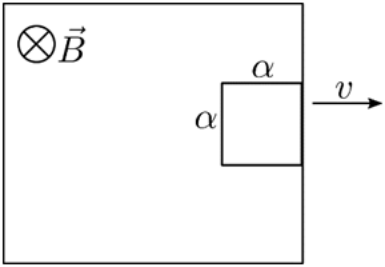

Το τετράγωνο πλαίσιο ΚΛΜΝ του παρακάτω σχήματος αποτελείται από μια σπείρα και βρίσκεται μέσα σε ομογενές μαγνητικό πεδίο έντασης \[\vec{B}\] που οι δυναμικές γραμμές του είναι κάθετες στο επίπεδο του πλαισίου. Η μαγνητική ροή που διέρχεται απ’ το πλαίσιο είναι \[Φ\]. Αν στρέψω το πλαίσιο κατά \[180^0\] ως προς άξονα που περνά από μια πλευρά του και ταυτόχρονα αντιστρέψω τη φορά των δυναμικών γραμμών του μαγνητικού πεδίου, τότε απ’ το πλαίσιο διέρχεται μαγνητική ροή \[Φ'\]. Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Η τελική μαγνητική ροή \[Φ'\] είναι:

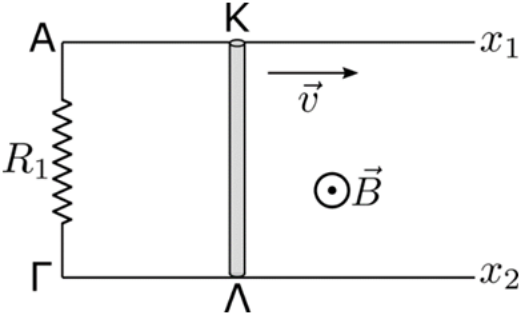

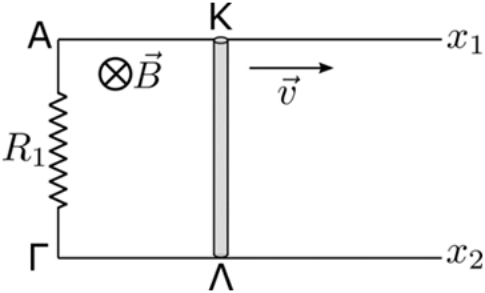

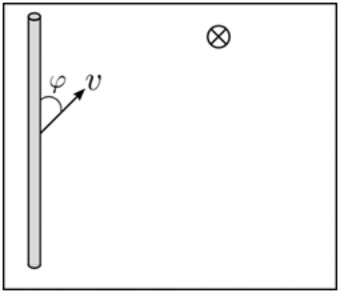

Ο ευθύγραμμος αγωγός ΚΛ του παρακάτω σχήματος έχει αντίσταση \[R=R_1\] και κινείται με σταθερή ταχύτητα μέτρου \[υ\] έχοντας συνεχώς τα άκρα του σε επαφή με τους οριζόντιους λείους παράλληλους αγωγούς \[Αx_1\] και \[Γx_2\] που έχουν μεγάλο μήκος και αμελητέα αντίσταση. Ο αγωγός παραμένει συνεχώς κάθετος στους αγωγούς \[Αx_1\] και \[Γx_2\]. Το σύστημα των αγωγών βρίσκεται σε κατακόρυφο ομογενές μαγνητικό πεδίο έντασης \[\vec{B}\] που οι δυναμικές γραμμές του είναι κάθετες στο επίπεδο που δημιουργούν. Ποιες απ’ τις παρακάτω προτάσεις είναι σωστές;

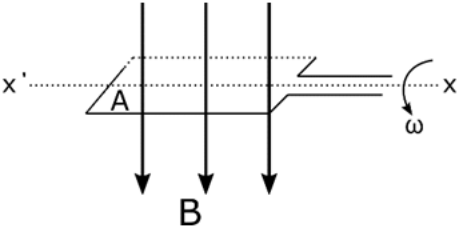

Συρμάτινο ορθογώνιο πλαίσιο έχει συνολική αντίσταση \[R\], αποτελείται από \[Ν\] όμοιες ορθογώνιες σπείρες εμβαδού \[Α\] η καθεμία. Το πλαίσιο βρίσκεται σε ομογενές μαγνητικό πεδίο έντασης μέτρου \[B\] και τα άκρα του έχουν συνδεθεί με αντιστάτη αντίστασης \[R\]. Την \[t=0\] το πλαίσιο αρχίζει να στρέφεται με σταθερή γωνιακή ταχύτητα μέτρου \[ω\] ως προς άξονα κάθετο στις δυναμικές γραμμές του πεδίου. Η ενεργός τάση στα άκρα του πλαισίου είναι:

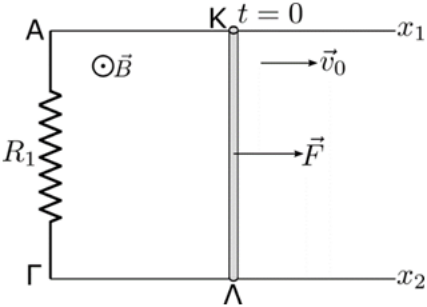

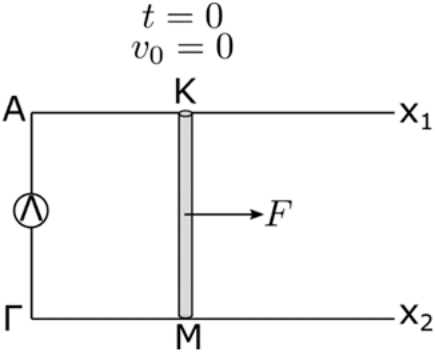

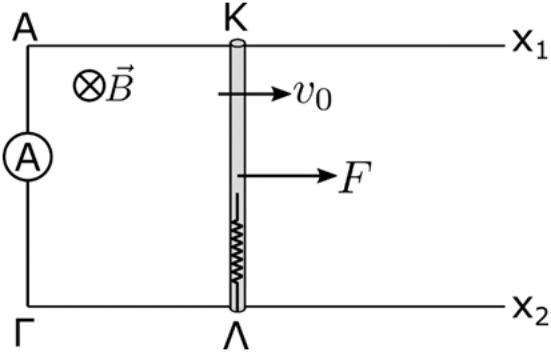

Ο ευθύγραμμος αγωγός του παρακάτω σχήματος έχει μήκος \[\ell \] και αντίσταση \[R\] και μπορεί να κινείται χωρίς τριβές έχοντας στα άκρα του συνεχώς σε επαφή με τους λείους ευθύγραμμους παράλληλους λείους αγωγούς \[Αx\] και \[Γy\] που έχουν μεγάλο μήκος και αμελητέα αντίσταση. Το επίπεδο των δύο αγωγών βρίσκεται μέσα σε κατακόρυφο ομογενές μαγνητικό πεδίο που οι δυναμικές γραμμές του είναι κάθετες στο επίπεδο των αγωγών. Αρχικά ο αγωγός είναι ακίνητος. Ασκούμε στο κέντρο του οριζόντια σταθερή δύναμη μέτρου \[F\] κάθετη στη διεύθυνσή του και αυτός αρχίζει να κινείται παράλληλα στους αγωγούς \[Αx\] και \[Γy\] με τα άκρα του να μένουν πάντα σ’ επαφή με αυτόν. Ποια απ’ τις επόμενες προτάσεις είναι σωστή; O αγωγός ΚΛ εκτελεί:

Αντιστάτης με αντίσταση \[R\] έχει στα άκρα του εναλλασσόμενη τάση της μορφής \[v=V\, ημωt\] και διαρρέεται από ρεύμα που η έντασή του έχει τη μορφή \[i=I\, ημωt\]. Ποια από τις παρακάτω προτάσεις είναι σωστή; Η θερμότητα \[Q\] που εκλύεται απ’ τον αντιστάτη σε χρόνο \[Δt\] σύμφωνα με το νόμο του Joule δίνεται απ’ τη σχέση:

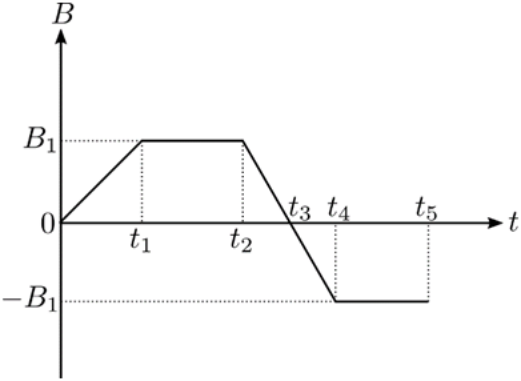

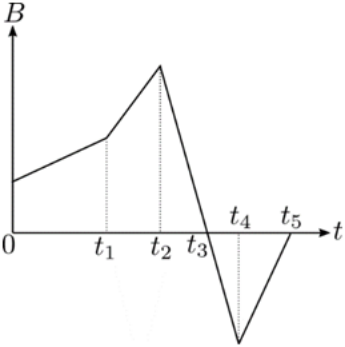

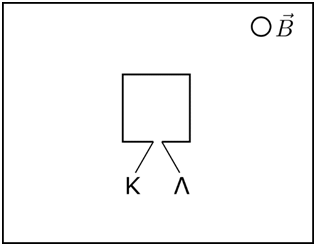

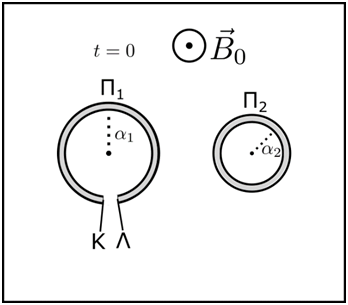

Το τετράγωνο πλαίσιο πλευράς \[α\] του παρακάτω σχήματος, έχει \[Ν\] σπείρες, αντίσταση \[R\] και βρίσκεται μέσα σε ομογενές μαγνητικό πεδίο έντασης μέτρου \[Β_1\] που η κατεύθυνσή της φαίνεται στο παρακάτω σχήμα. Το μέτρο της έντασης \[Β_1\] μεταβάλλεται με σταθερό ρυθμό που έχει μέτρο \[ \left| \frac {ΔΒ_1} {Δt} \right| = λ \] ενώ η κατεύθυνσή της μένει σταθερή. Το πλαίσιο συγκρατείται ακλόνητο με το επίπεδό του κατακόρυφο. Τα άκρα Κ, Λ του πλαισίου συνδέονται μέσω αβαρών συρμάτων αμελητέας αντίστασης με ευθύγραμμο οριζόντιο αγωγό ΑΓ αντίστασης \[R\] ο οποίος αιωρείται ακίνητος πάνω απ’ το έδαφος χωρίς να του ασκούμε καμία δύναμη στήριξης. Ολόκληρος ο ευθύγραμμος αγωγός βρίσκεται μέσα σε οριζόντιο μαγνητικό πεδίο σταθερής έντασης μέτρου \[Β_2\] που η κατεύθυνσή της φαίνεται στο παρακάτω σχήμα. Ο αγωγός ΑΓ έχει μάζα \[m_1\], μήκος \[\ell\] και το μέτρο της επιτάχυνσης της βαρύτητας είναι \[g\].

Ο ευθύγραμμος αγωγός ΚΛ του παρακάτω σχήματος έχει μήκος \[\ell\]. Ο αγωγός βρίσκεται πάνω σε οριζόντιους παράλληλους αγωγούς \[Αx_1\] και \[Γx_2\] μεγάλου μήκους και μηδενικής αντίστασης με διεύθυνση κάθετη σ’ αυτούς. Το σύστημα των αγωγών βρίσκεται σε ομογενές μαγνητικό πεδίο έντασης μέτρου \[Β\] που οι δυναμικές γραμμές του είναι κάθετες στο επίπεδο που δημιουργούν οι αγωγοί. Οι αγωγοί \[Αx_1\] και \[Γx_2\] συνδέονται με άλλους παράλληλους ρευματοφόρους αγωγούς αμελητέας αντίστασης που η μεταξύ τους απόσταση είναι \[ΝΖ=\frac{\ell}{3}\]. Ο αγωγός ΚΛ έχει αντίσταση \[R\] και αποτελείται από ομογενές και ισοπαχές σύρμα ενώ τα άκρα Α και Γ παράλληλων αγωγών συνδέονται με αντιστάτη αντίστασης \[R\]. Ο αγωγός κινείται με σταθερή ταχύτητα μέτρου \[υ\] παραμένοντας συνεχώς κάθετος σ’ όλους τους παράλληλους αγωγούς. Ο λόγος των επαγωγικών τάσεων \[V_{ΚΛ}\] στη θέση (1) (Θ1) και \[V_{NZ}\] στη θέση (2) (Θ2) είναι \[ \frac{ V_{ΚΛ} }{ V_{NZ} }\] :

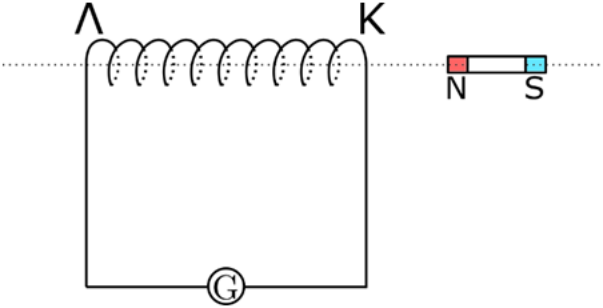

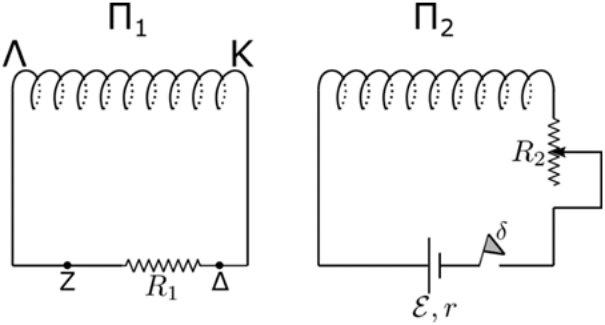

Ποια από τις παρακάτω προτάσεις είναι σωστή; Για να δημιουργηθεί επαγωγικό ρεύμα σ’ ένα πηνίο πρέπει:

Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Η μέση ισχύς του εναλλασσόμενου ρεύματος είναι:

Σε έναν αντιστάτη εφαρμόζουμε εναλλασσόμενη τάση της μορφής \[v=V ημωt\]. Ποιες από τις παρακάτω προτάσεις είναι σωστές; Το πλάτος του ρεύματος που διαρρέει τον αντιστάτη:

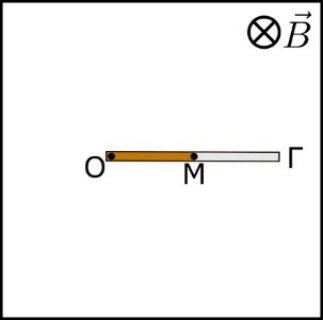

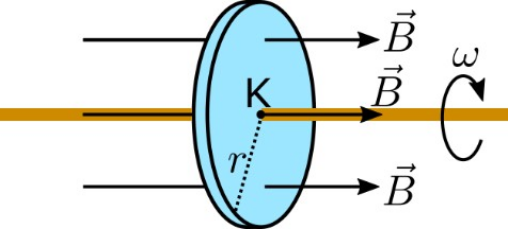

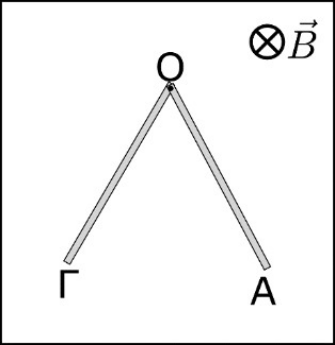

Στο παρακάτω σχήμα η αγώγιμη ράβδος ΟΓ έχει μήκος \[\ell \], αντίσταση \[R\] και στρέφεται σε ομογενές μαγνητικό πεδίο έντασης μέτρου \[B\] γύρω από άξονα κάθετο στο επίπεδο περιστροφής και παράλληλο στις δυναμικές γραμμές του πεδίου. Κατά την περιστροφή της ράβδου η γωνιακή ταχύτητά της είναι σταθερή και έχει μέτρο \[ω\] ενώ ο αντιστάτης \[R_1\] έχει αντίσταση \[R_1=R\] . Το άκρο Γ της ράβδου έχει γραμμική ταχύτητα μέτρου \[υ\], είναι συνεχώς σε επαφή με κυκλικό αγωγό αμελητέας αντίστασης που έχει κέντρο το Ο και ακτίνα \[\ell\]. Στη διάρκεια της περιστροφής της ράβδου παρατηρείται στο άκρο της Ο αρνητικός πόλος. Ο ρυθμός παραγωγής θερμότητας στη ράβδο είναι:

Αντιστάτης αντίστασης \[R\] έχει τάση στα άκρα του \[v=V\, ημωt\] και διαρρέεται από ρεύμα έντασης \[i=I\, ημωt\]. Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Ο νόμος του Ohm μπορεί να γραφεί:

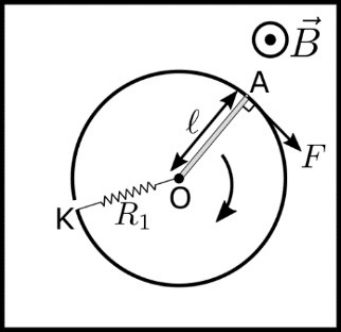

Η ράβδος ΟΑ του παρακάτω σχήματος έχει μήκος \[\ell\] και αντίσταση \[R\] και στρέφεται με σταθερή γωνιακή ταχύτητα \[\vec{ω}\] σε οριζόντιο επίπεδο γύρω από κατακόρυφο άξονα που διέρχεται απ’ το άκρο της Ο. Το σημείο Γ της ράβδου που απέχει απ’ το Ο απόσταση \[ΟΓ=\frac{\ell}{4}\] βρίσκεται συνεχώς σε επαφή με την περιφέρεια κυκλικού οριζόντιου αγωγού κέντρου Ο ακτίνας \[\frac{\ell}{4}\] και αμελητέας αντίστασης που το επίπεδό του ταυτίζεται με το επίπεδο περιστροφής της ράβδου. Η ράβδος δεν δέχεται καμία τριβή κατά την κίνησή της. Το άκρο Ο γεφυρώνεται με το σημείο Κ της περιφέρειας του κυκλικού αγωγού με αντιστάτη αντίστασης \[R_1=R\]. Το σύστημα των αγωγών βρίσκεται σε κατακόρυφο ομογενές μαγνητικό πεδίο έντασης \[\vec{B}\]. Για να διατηρείται σταθερή η γωνιακή ταχύτητα της ράβδου ασκούμε στο άκρο Α της ράβδου οριζόντια δύναμη μέτρου \[F\] που είναι συνεχώς κάθετη στη ράβδο. Η ράβδος κατά την κίνησή της δέχεται δύναμη Laplace απ’ το μαγνητικό πεδίο μέτρου \[F_L\]. Ο λόγος των μέτρων \[\frac{F}{F_L}\] είναι:

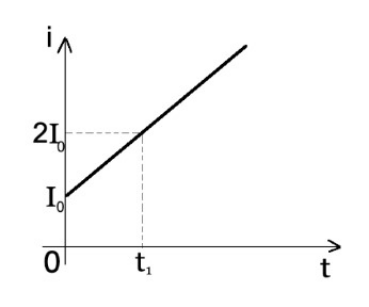

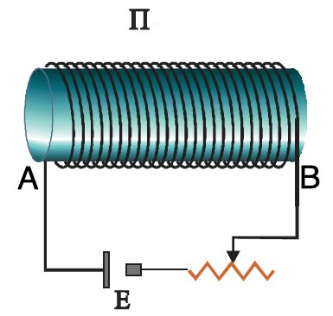

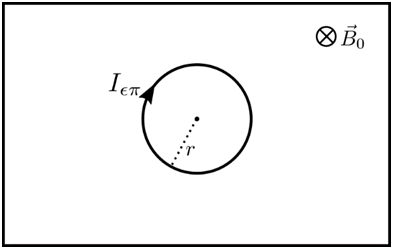

Ένα σωληνοειδές Σ έχει \[n\] αριθμό σπειρών ανά μονάδα μήκους και κάθε σπείρα έχει ακτίνα \[α_1\]. Κυκλικό πλαίσιο Π αποτελείται από \[Ν\] σπείρες ακτίνας \[α_2\] που η καθεμιά έχει αντίσταση \[R\] και περιβάλλει το σωληνοειδές ακριβώς στο κέντρο του με τις σπείρες του να έχουν κοινό κέντρο Κ και κοινό κατακόρυφο επίπεδο με την κεντρική σπείρα του σωληνοειδούς. Η μαγνητική διαπερατότητα του κενού είναι \[μ_0\]. Μεταβάλλοντας κατάλληλα την αντίσταση \[R_1\] του κυκλώματος του σωληνοειδούς Σ, η ένταση που το διαρρέει μεταβάλλεται με σταθερό ρυθμό \[ \frac{ΔΙ}{Δt} = λ > 0\]. Το ρεύμα που διαρρέει το πλαίσιο Π έχει:

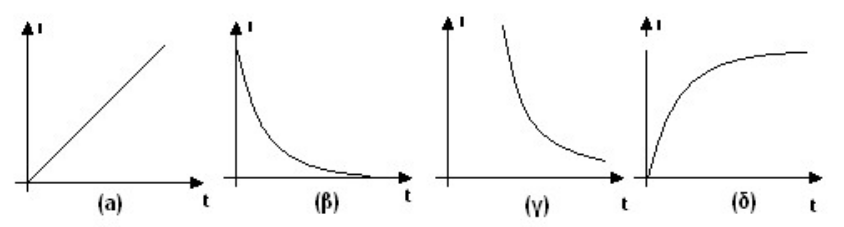

Ο ευθύγραμμος αγωγός ΚΛ του παρακάτω σχήματος έχει τα άκρα του σε επαφή με τους λείους κατακόρυφους αγωγούς \[Αy_1\] και \[Γy_2\] που είναι μεγάλου μήκους και αμελητέας αντίστασης. Το σύστημα των αγωγών βρίσκεται σε ομογενές μαγνητικό πεδίο έντασης \[\vec{B}\] που οι δυναμικές γραμμές του είναι κάθετες στο επίπεδο που δημιουργεί ο αγωγός. Αφήνουμε τον αγωγό ΚΛ ελεύθερο να κινηθεί απ’ την ηρεμία. Αυτός αρχίζει να κατέρχεται χωρίς τα άκρα του να χάνουν την επαφή τους με τους αγωγούς \[Αy_1,\, Γy_2\]. Ποιες απ’ τις παρακάτω προτάσεις είναι σωστές;

Ο αγωγός ΚΛ του παρακάτω σχήματος έχει μήκος \[\ell\] και κατέρχεται με σταθερή ταχύτητα μέτρου \[υ\] έχοντας τα άκρα του Κ, Λ σε επαφή με τους λείους ευθύγραμμους κατακόρυφους αγωγούς \[Αy_1\] και \[Γy_2\] παραμένοντας συνεχώς κάθετος σ’ αυτούς. Το σύστημα των αγωγών βρίσκεται σε οριζόντιο μαγνητικό πεδίο έντασης \[\vec{B}\] που οι δυναμικές γραμμές του είναι κάθετες στο επίπεδο των αγωγών. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

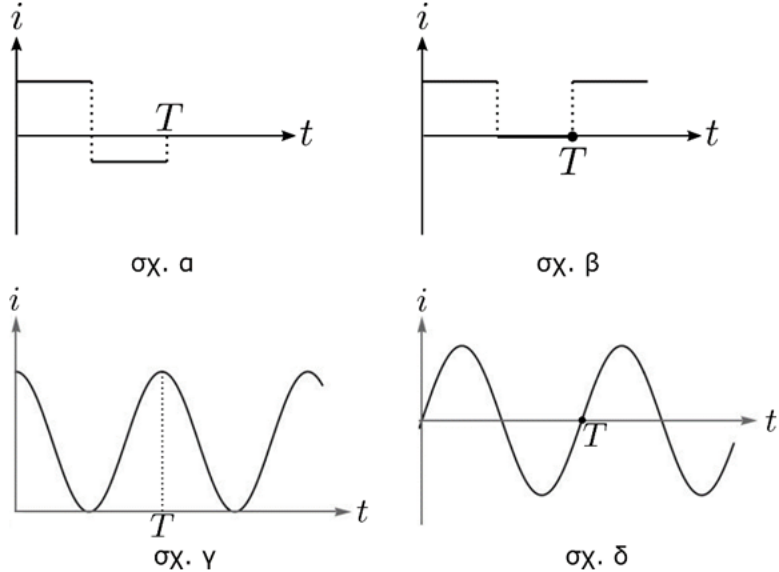

Ένα σύρμα διαρρέεται ταυτόχρονα από δύο εναλλασσόμενα ρεύματα που έχουν εντάσεις \[i_1=3I\sqrt{2}\, ημωt\] και \[i_2=I \sqrt{2} ημ(ωt+π)\] αντίστοιχα. Η ενεργός ένταση του συνολικού ρεύματος που διαρρέει το σύρμα είναι:

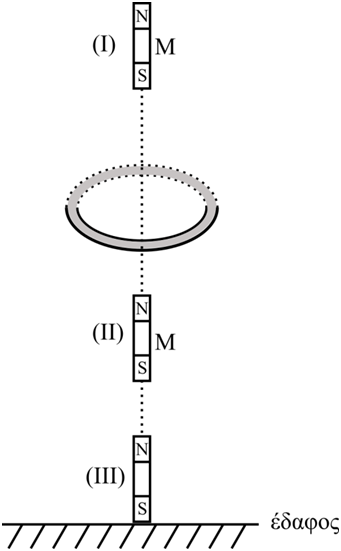

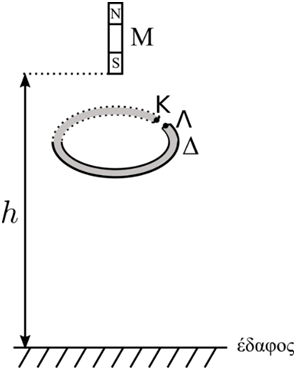

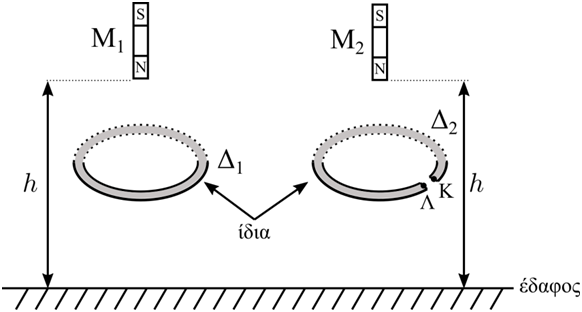

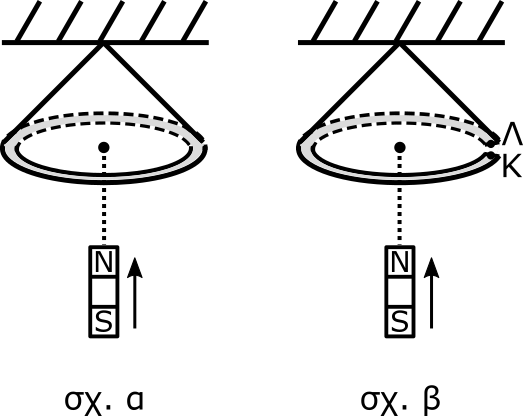

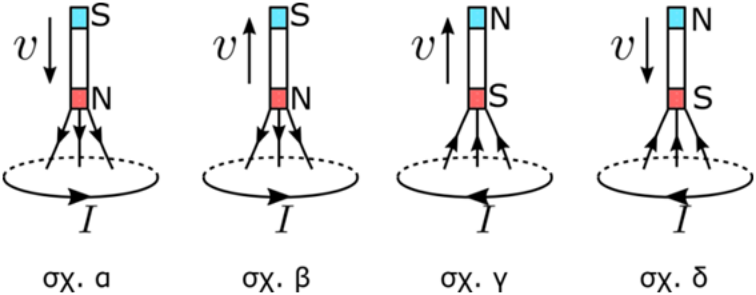

Ραβδόμορφος κατακόρυφος μαγνήτης Μ μάζας \[m\] βρίσκεται πάνω από οριζόντιο μεταλλικό δακτύλιο και ο άξονάς του είναι κατακόρυφος και περνά απ’ το κέντρο του δακτυλίου όπως φαίνεται στο παρακάτω σχήμα. Οι αντιστάσεις του αέρα θεωρούνται αμελητέες και το μέτρο της επιτάχυσνης της βαρύτητας είναι \[g\]. Αφήνουμε το μαγνήτη από ύψος \[h\] απ’ το οριζόντιο έδαφος. Ο μαγνήτης φτάνει στον ακλόνητο δακτύλιο, τον ξεπερνά και συνεχίζοντας να πέφτει, φτάνει στο έδαφος.

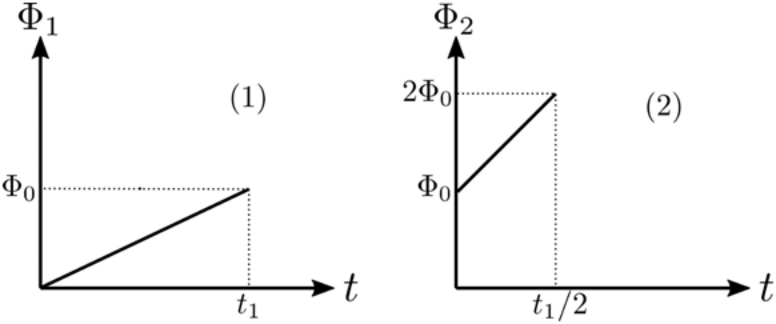

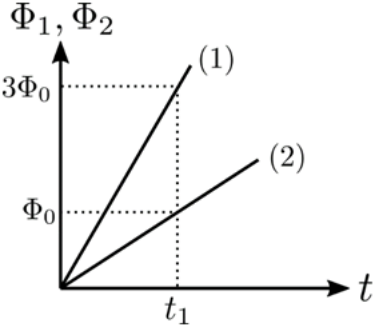

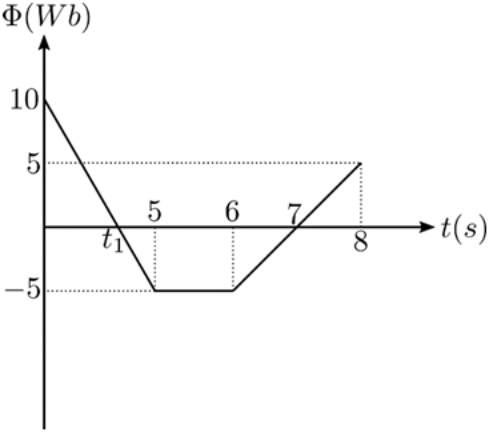

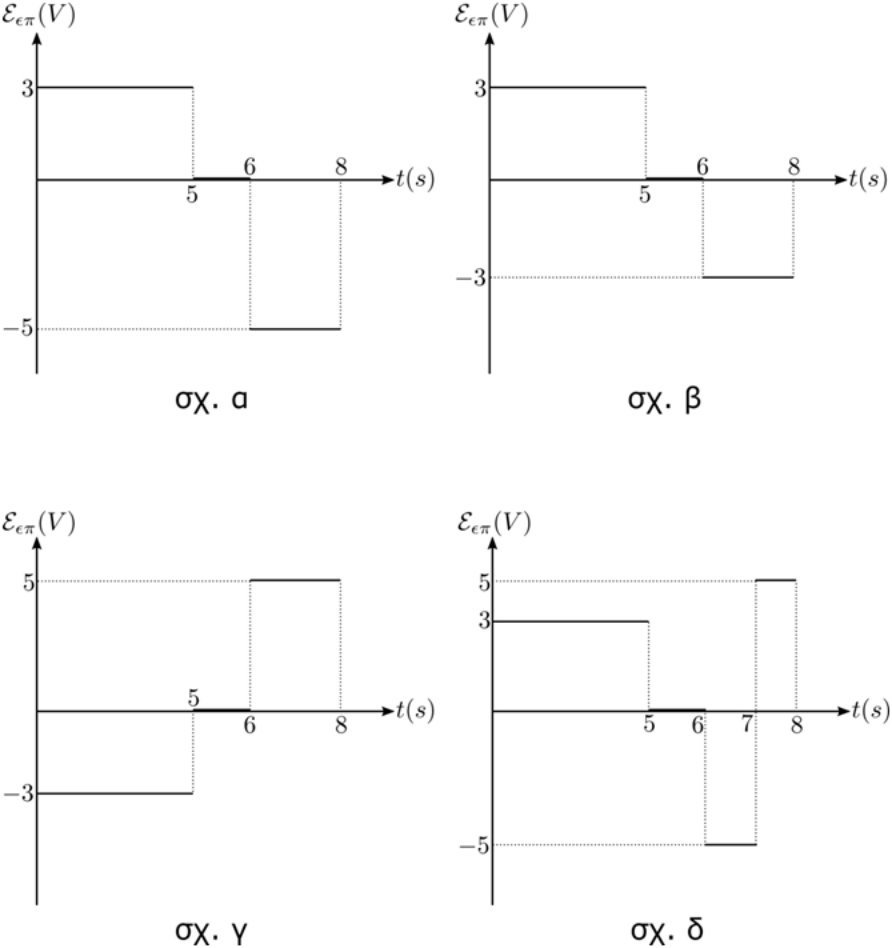

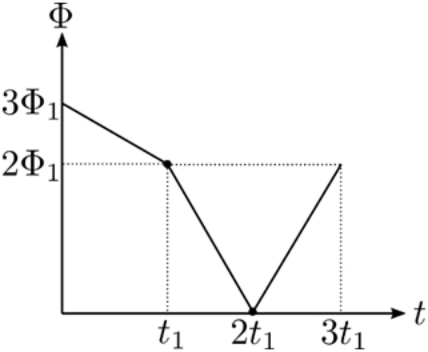

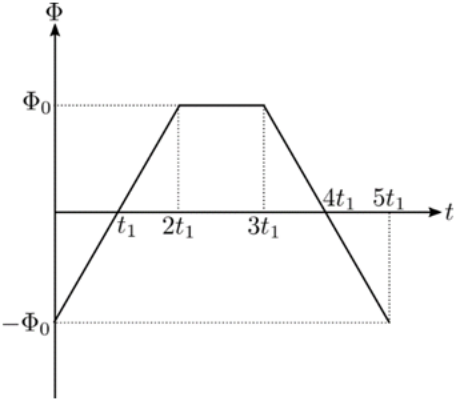

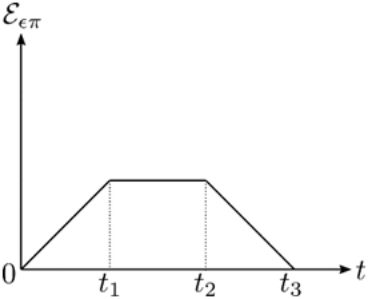

Στο παρακάτω σχήμα φαίνεται η μεταβολή της μαγνητικής ροής ενός μεταλλικού πλαισίου με το χρόνο. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

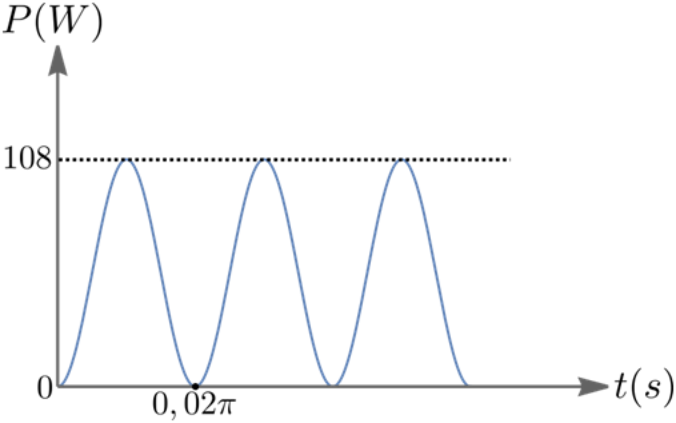

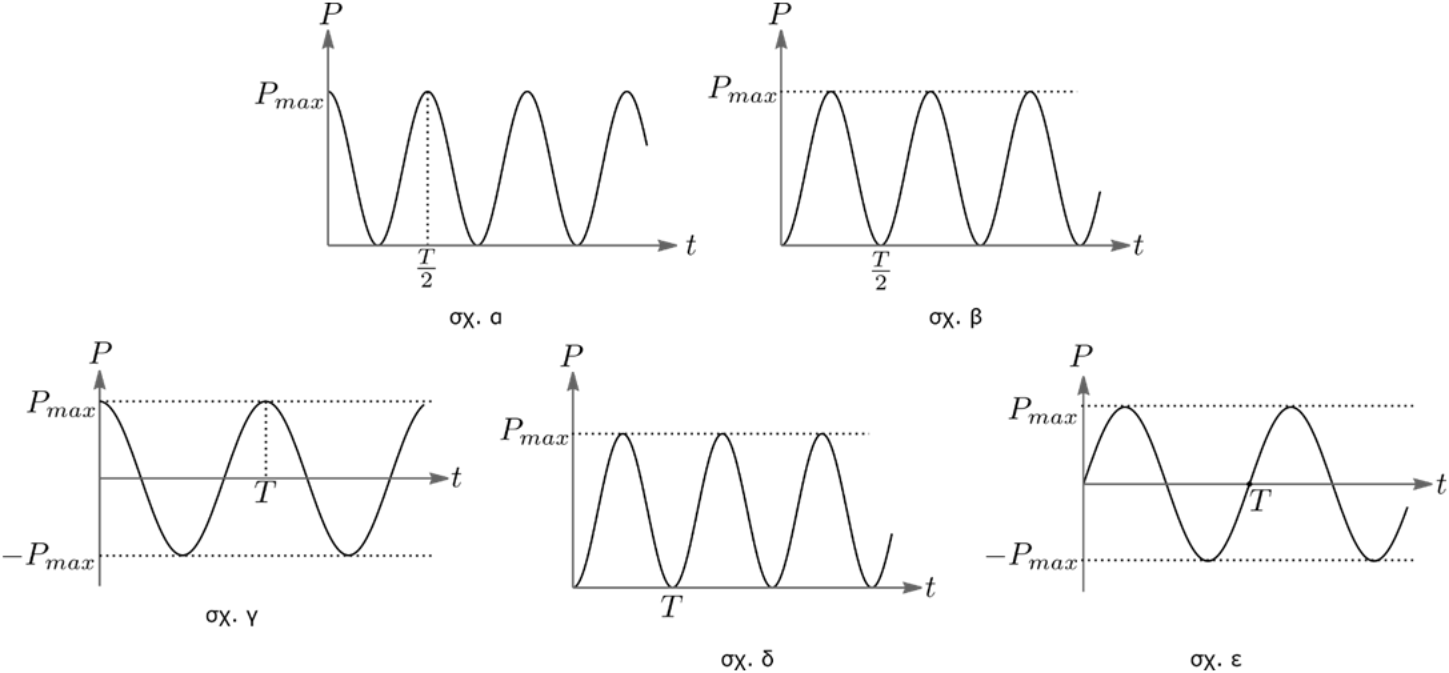

Πλαίσιο αμελητέας αντίστασης χρησιμοποιείται για την παραγωγή εναλλασσόμενης τάσης και στα άκρα του συνδέουμε αντιστάτη \[R\]. Η ισχύς που καταναλώνει ο αντιστάτης έχει χρονοεξίσωση \[P=V I ημ^2 ωt\]. Αν διπλασιάσουμε τη γωνιακή ταχύτητα περιστροφής του πλαισίου, η χρονοεξίσωση της ισχύος γίνεται:

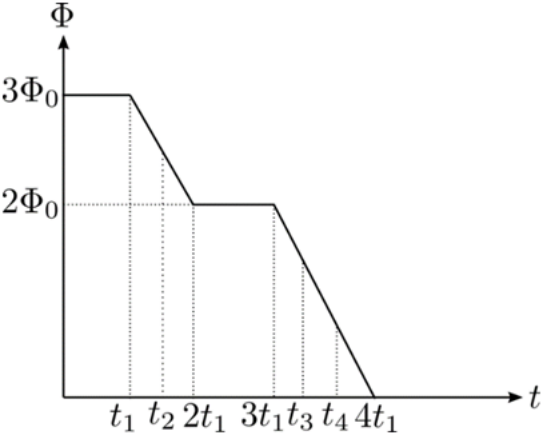

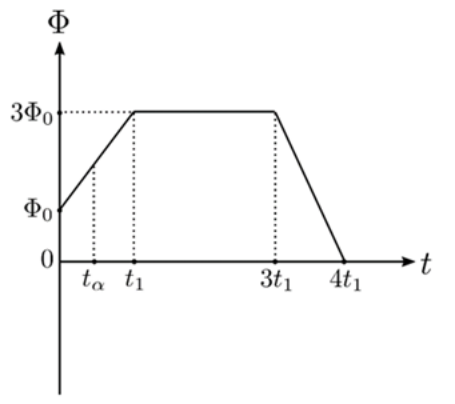

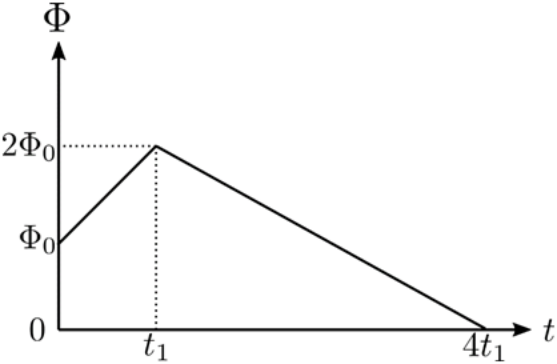

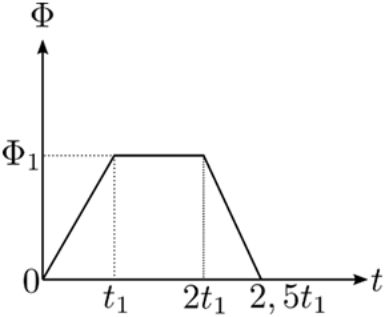

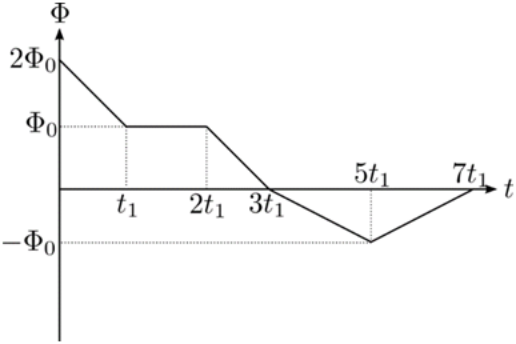

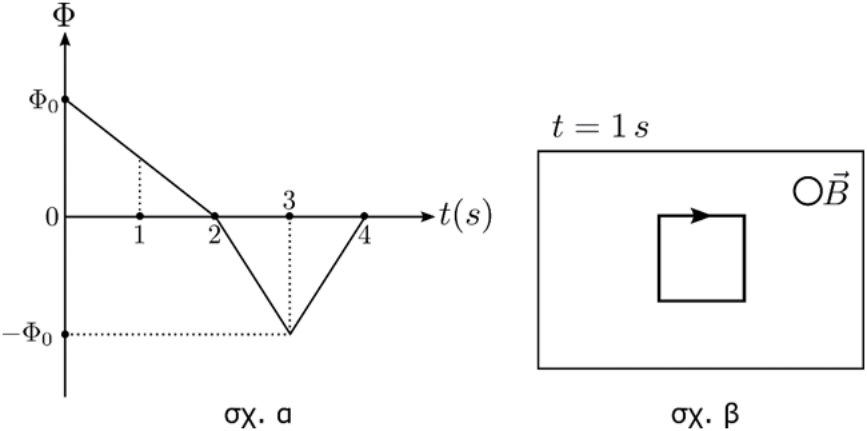

Κλειστό μεταλλικό πλαίσιο έχει αντίσταση R και βρίσκεται εξ’ ολοκλήρου μέσα σε ομογενές μαγνητικό πεδίο. Η μεταβολή της μαγνητικής ροής του πλαισίου με το χρόνο φαίνεται στο παρακάτω διάγραμμα. Ποιες απ’ τις επόμενες προτάσεις είναι σωστές;
