Τεστ στην Ηλεκτρομαγνητική Επαγωγή (Επίπεδο δυσκολίας: Δύσκολο)

Στο παρακάτω σχήμα φαίνεται το συρμάτινο πλαίσιο ΚΛΜΝ σχήματος τετραγώνου πλευράς \[α\] που βρίσκεται μέσα σε ομογενές μαγνητικό πεδίο έντασης μέτρου \[B\] έτσι ώστε το επίπεδό του να είναι παράλληλο στις δυναμικές γραμμές του πεδίου. Το πλαίσιο αποτελείται από \[Ν\] σπείρες. Σε χρονικό διάστημα \[Δt\] στρέφουμε το πλαίσιο κατά \[90^0\] ως προς άξονα \[x' x\] που είναι παράλληλος στις δυναμικές γραμμές του πεδίου και περνά απ’ τα μέσα των πλευρών ΚΝ και ΛΜ. Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Στο χρονικό διάστημα \[Δt\] εμφανίζεται στο πλαίσιο μέση επαγωγική ΗΕΔ που έχει απόλυτη τιμή:

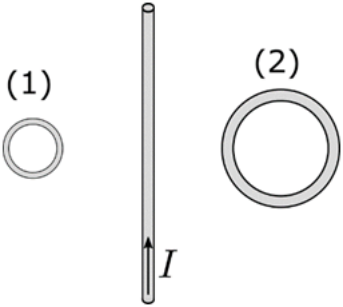

Τα δύο πλαίσια \[(1),\, (2)\] του παρακάτω σχήματος έχουν εμβαδά \[S_1,\, S_2\] με \[S_2=2S_1\], ίδιο αριθμό σπειρών και ίδια αντίσταση \[R\]. Τα πλαίσια εισέρχονται στο ίδιο ομογενές μαγνητικό πεδίο έντασης \[B\]. Το πλαίσιο \[(1)\] εισέρχεται στο πεδίο σε χρόνο \[Δt_1\] και το πλαίσιο \[(2)\] σε χρόνο \[Δt_2\] και ισχύει \[Δt_2=2Δt_1\]. Αν \[q_1,\, q_2\] τα επαγωγικά φορτία που περνούν απ’ τις διατομές των δύο πλαισίων αντίστοιχα και \[\bar{\mathcal{E}}_{επ_1 },\,\bar{\mathcal{ E }}_{επ_2 }\] οι μέσες ΗΕΔ που δημιουργούνται σ’ αυτά αντίστοιχα στη διάρκεια της εισαγωγής τους στο πεδίο, ποιες απ’ τις επόμενες προτάσεις είναι σωστές;

Δύο αντιστάτες \[(1),\, (2)\] είναι συνδεδεμένοι σε σειρά και έχουν αντιστάσεις \[R_1\] και \[R_2=4R_1\] αντίστοιχα. Στο σύστημα των δύο αντιστατών έχουμε εφαρμόσει εναλλασσόμενη τάση της μορφής \[v=V\, ημωt\]. Οι μέγιστες τιμές των ισχύων που καταναλώνουν οι δύο αντιστάτες είναι \[P_{1_{max} },\, P_{2_{max} } \] αντίστοιχα. Ποια από τις παρακάτω σχέσεις είναι η σωστή;

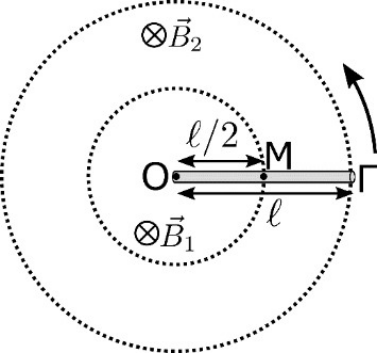

Η μεταλλική οριζόντια ράβδος ΟΓ του παρακάτω σχήματος έχει μήκος \[\ell\] και στρέφεται σε οριζόντιο επίπεδο ως προς κατακόρυφο άξονα που διέρχεται απ’ το άκρο του Ο με σταθερή γωνιακή ταχύτητα μέτρου \[ω\]. Το σημείο Μ είναι το μέσο της ράβδου. Το τμήμα ΟΜ βρίσκεται μέσα σε κατακόρυφο ομογενές μαγνητικό πεδίο έντασης μέτρου \[Β_1=Β\] ενώ το τμήμα της ΜΛ βρίσκεται μέσα σε κατακόρυφο ομογενές μαγνητικό πεδίο έντασης μέτρου \[B_2=2B\] που είναι ομόρροπη με την \[\vec{B}_1\] όπως φαίνεται στο σχήμα. Αν αντιστρέψω τη φορά της \[B_1\] τότε ο λόγος των μέτρων των εντάσεων των μαγνητικών πεδίων \[\frac{B_1}{B_2}\] ώστε αν συνδέσω έναν αντιστάτη στα άκρα Ο, Γ της ράβδου αυτός να μην διαρρέεται από ρεύμα είναι:

Αγώγιμο πλαίσιο σχήματος ορθογωνίου παραλληλογράμμου βρίσκεται μέσα σε ομογενές μαγνητικό πεδίο με το επίπεδό του κάθετο στις δυναμικές γραμμές του πεδίου. Την \[t=0\] το πλαίσιο αρχίζει να στρέφεται με σταθερή γωνιακή ταχύτητα γύρω από άξονα που βρίσκεται στο επίπεδο του πλαισίου και είναι κάθετος στις δυναμικές γραμμές του μαγνητικού πεδίου. Η μαγνητική ροή που διέρχεται απ’ το πλαίσιο:

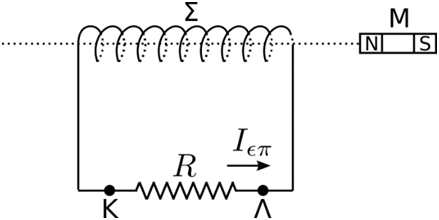

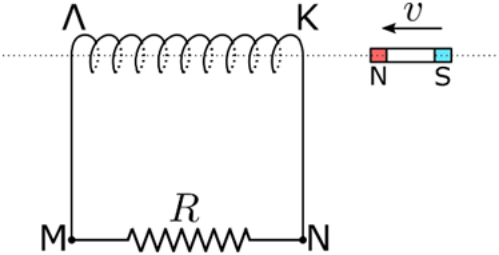

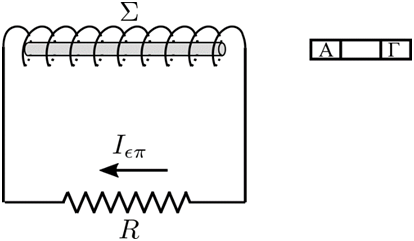

Στο παρακάτω σχήμα έχουμε ακίνητο σωληνοειδές και ακίνητο ραβδόμορφο μαγνήτη που οι άξονές τους ταυτίζονται. Ποιες απ’ τις παρακάτω προτάσεις είναι σωστές; Για να δημιουργηθεί ΗΕΔ από επαγωγή στο σωληνοειδές πρέπει:

Σε μια εναλλασσόμενη τάση, η στιγμιαία τιμή της μηδενίζεται κάθε \[0,005\, s\]. Η συχνότητα της εναλλασσόμενης τάσης είναι:

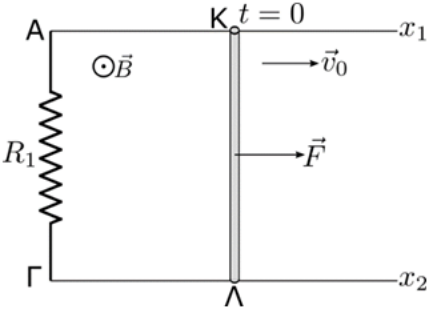

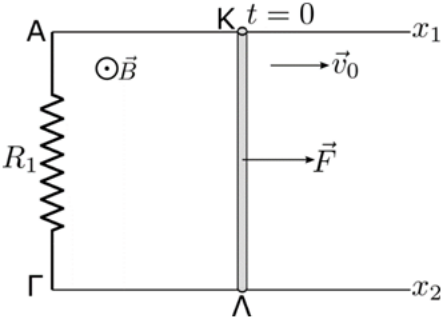

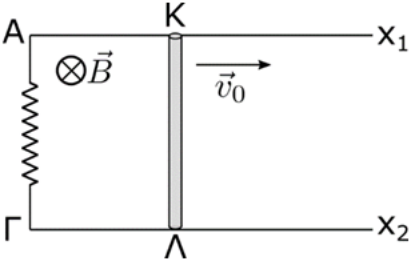

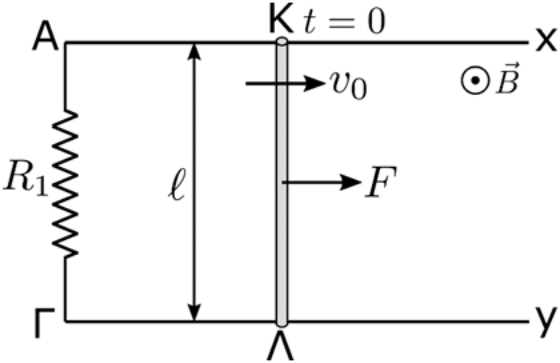

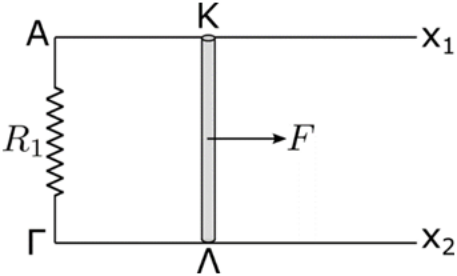

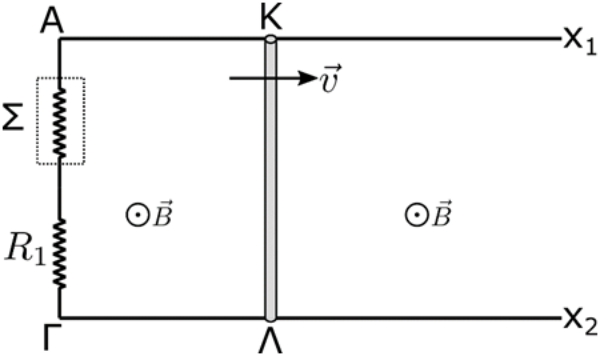

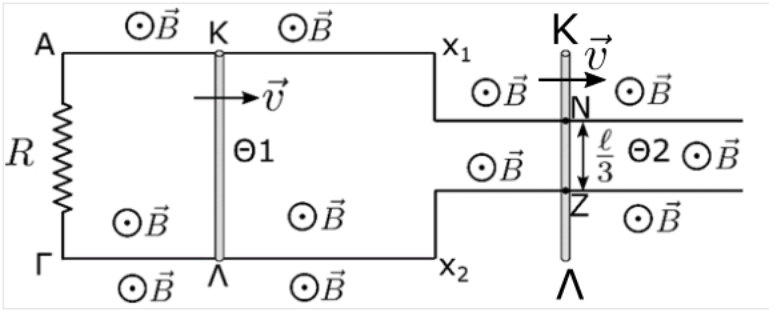

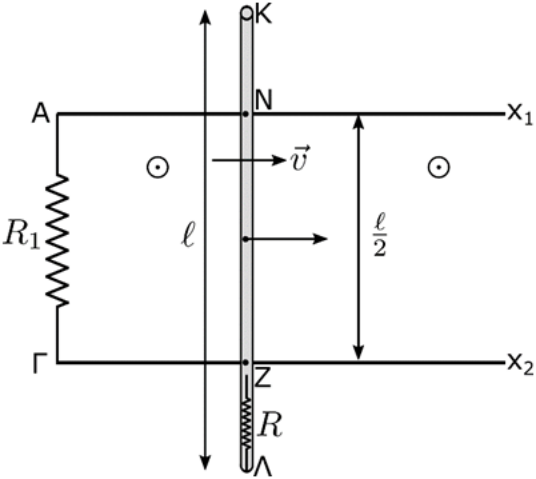

Ο οριζόντιος ευθύγραμμος αγωγός ΚΛ του παρακάτω σχήματος έχει τα άκρα του συνεχώς σε επαφή με τους παράλληλους ευθύγραμμους οριζόντιους αγωγούς \[Αx_1,\, Γx_2\] μεγάλου μήκους που έχουν αμελητέα αντίσταση. Το σύστημα βρίσκεται σε κατακόρυφο ομογενές πεδίο που οι δυναμικές του γραμμές είναι κάθετες στο επίπεδο που σχηματίζουν οι αγωγοί. Ο αγωγός την \[t=0\] έχει ταχύτητα παράλληλη στους αγωγούς \[Αx_1\] και \[Γx_2\] και μέτρου \[υ_0\]. Τη στιγμή αυτή ασκώ στο κέντρο του αγωγού ΚΛ δύναμη \[F\] ομόρροπη της ταχύτητάς του \[υ_0\] και σταθερής κατεύθυνσης τέτοια ώστε ο αγωγός να εκτελεί ομαλά επιταχυνόμενη κίνηση. Ποιες απ’ τις παρακάτω προτάσεις είναι σωστές;

Η ράβδος ΟΓ του παρακάτω σχήματος έχει μήκος \[ \ell \] και αποτελείται από δύο ίσα τμήματα. Το ένα τμήμα ΟΑ είναι από πλαστικό και το άλλο τμήμα ΑΓ είναι από μέταλλο. Η ράβδος στρέφεται με σταθερή γωνιακή ταχύτητα μέτρου \[ω\] ως προς άξονα κάθετο σ’ αυτήν, που διέρχεται απ’ το άκρο της Ο. Η ράβδος βρίσκεται σε ομογενές μαγνητικό πεδίο έντασης μέτρου \[Β\] που οι γραμμές του είναι παράλληλες στον άξονα περιστροφής. Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Η επαγωγική ΗΕΔ που εμφανίζεται στο τμήμα ΑΓ της ράβδου είναι ίση με:

Ο αγωγός τετραγωνικού σχήματος ΚΛΜΝ του παρακάτω σχήματος πλευράς \[α\] βρίσκεται μέσα σε ομογενές μαγνητικό πεδίο έντασης \[\vec{B}\] με το επίπεδό του παράλληλο στις δυναμικές γραμμές του πεδίου. Αν στρέψουμε τον αγωγό ως προς άξονα που ταυτίζεται με την πλευρά του ΜΝ κατά \[60^0\] με φορά ομόρροπη των δεικτών του ρολογιού, τότε η μαγνητική ροή που διαρρέει το πλαίσιο γίνεται \[Φ\]. Ποια απ’ τις παρακάτω σχέσεις είναι η σωστή;

Στο παρακάτω σχήμα φαίνεται η μεταβολή της επαγωγικής ΗΕΔ που δημιουργείται σε συρμάτινο πλαίσιο που βρίσκεται εξ’ ολοκλήρου μέσα σε ομογενές μαγνητικό πεδίο. Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Το εμβαδόν του τραπεζίου που δημιουργεί η γραφική παράσταση με τον άξονα των χρόνων είναι αριθμητικά ίσο με:

Αντιστάτης διαρρέεται από εναλλασσόμενο ρεύμα με ένταση της μορφής \[i=I\, ημωt\]. Η αλγεβρική τιμή της έντασης του ρεύματος γίνεται δύο φορές ίση με την ενεργό τιμή της χωρίς να αλλάξει πρόσημο στη χρονική διάρκεια που μεσολαβεί. Η χρονική διάρκεια μεταξύ των δύο αυτών φορών είναι \[Δt=2,5\, ms\]. Η συχνότητα του εναλλασσόμενου ρεύματος είναι:

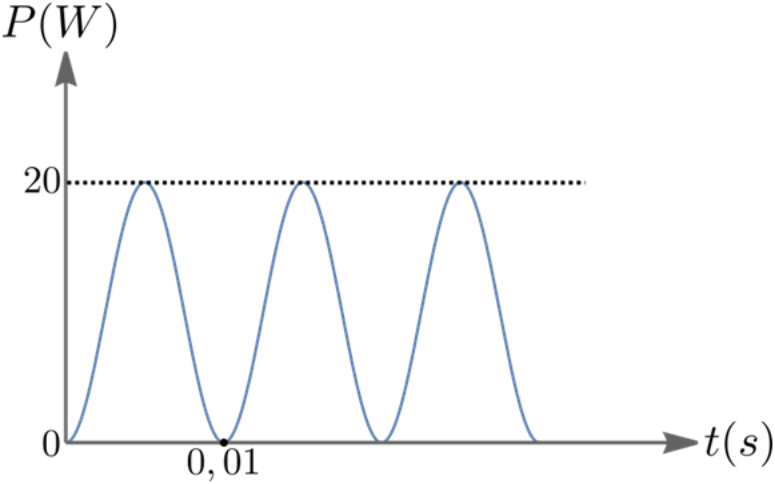

Ποιες από τις παρακάτω προτάσεις είναι σωστές; Η στιγμιαία ισχύς \[p\] του εναλλασσόμενου ρεύματος που διαρρέει αντιστάτη \[R\] ενώ η ένταση του ρεύματος είναι της μορφής \[i=I\, ημωt\]:

Δυο πηνία Α και Β έχουν το ίδιο εμβαδόν κάθε σπείρας , τον ίδιο αριθμό σπειρών και τον ίδιο πυρήνα αλλά το πηνίο Α έχει διπλάσιο μήκος από το Β. Ο συντελεστής αυτεπαγωγής του Α σε σχέση με εκείνο του Β είναι :

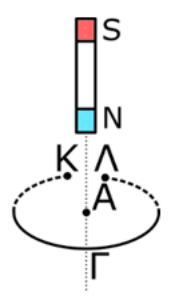

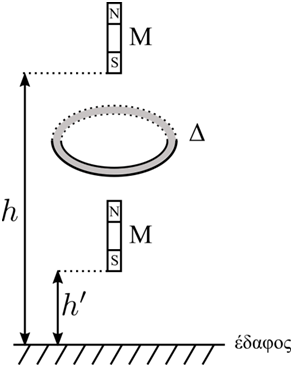

Ένας κυκλικός αγωγός δένεται σε οροφή μέσω μονωτικού νήματος ώστε το επίπεδό του να διατηρείται κατακόρυφο. Ένας οριζόντιος ραβδόμορφος μαγνήτης έχει άξονα που διέρχεται απ’ το κέντρο του κυκλικού αγωγού και είναι κάθετος στο επίπεδό του όπως φαίνεται στο παρακάτω σχήμα. Πλησιάζουμε τον μαγνήτη προς τον αγωγό κατά τη διεύθυνση του άξονα του μαγνήτη. Ποιες απ’ τις επόμενες προτάσεις είναι σωστές;

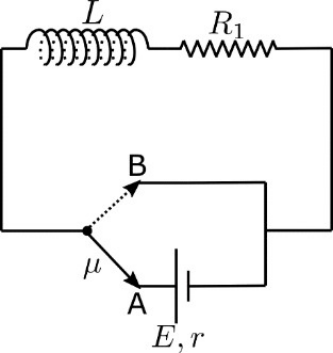

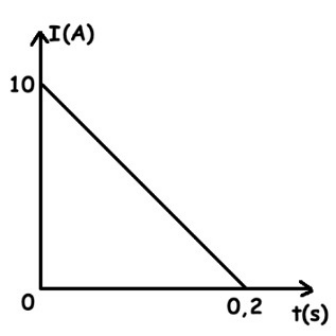

Ποιο από τα επόμενα τέσσερα διαγράμματα δείχνει πως μεταβάλλεται με τον χρόνο η ένταση του ρεύματος του παρακάτω κυκλώματος μετά την ακαριαία μεταφορά του μ από το Α στο Β.

Στο παρακάτω σχήμα ο ευθύγραμμος αγωγός που διαρρέεται από ρεύμα έντασης \[I\] και το ακίνητο ορθογώνιο μεταλλικό πλαίσιο ΚΛΜΝ βρίσκονται πάνω στο ίδιο λείο οριζόντιο μονωτικό έδαφος. Ο ευθύγραμμος αγωγός στερεώνεται ακλόνητα ενώ το πλαίσιο μπορεί να κινείται ελεύθερα. Το πλαίσιο αρχίζει να απομακρύνεται απ’ τον ευθύγραμμο αγωγό με ταχύτητα παράλληλη στην ΚΛ. Ο ευθύγραμμος ακλόνητος αγωγός διαρρέεται από σταθερό ρεύμα. Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Στη διάρκεια της απομάκρυνσης, το πλαίσιο:

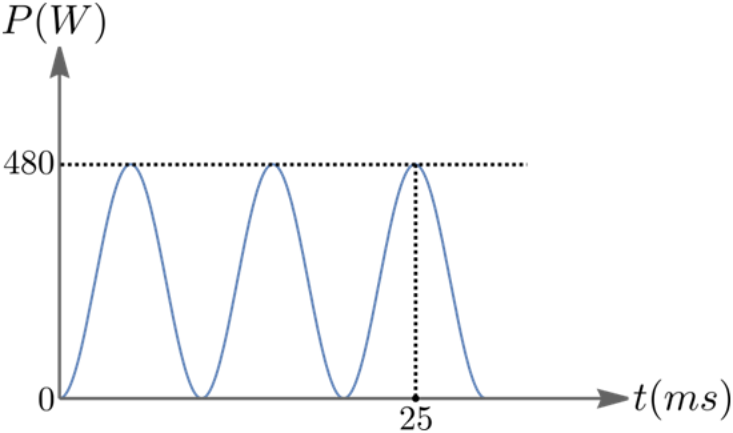

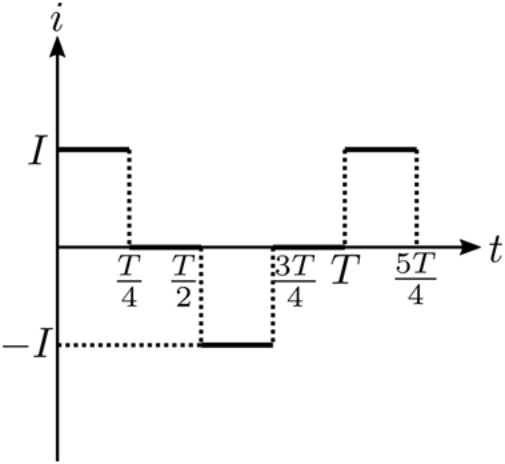

Ποιες από τις παρακάτω προτάσεις είναι σωστές; Ένας αντιστάτης τροφοδοτείται από εναλλασσόμενο ρεύμα της μορφής \[i=I\, ημωt\].

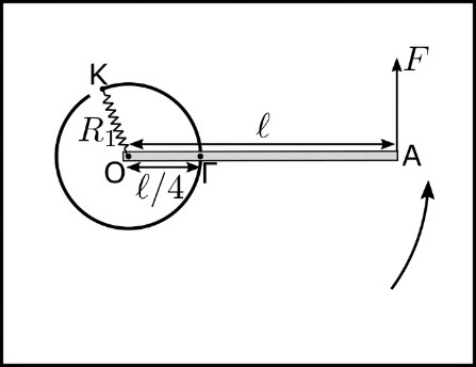

Η ράβδος ΟΑ του παρακάτω σχήματος έχει μήκος \[\ell\] και αντίσταση \[R\] και στρέφεται με σταθερή γωνιακή ταχύτητα \[\vec{ω}\] σε οριζόντιο επίπεδο γύρω από κατακόρυφο άξονα που διέρχεται απ’ το άκρο της Ο. Το σημείο Γ της ράβδου που απέχει απ’ το Ο απόσταση \[ΟΓ=\frac{\ell}{4}\] βρίσκεται συνεχώς σε επαφή με την περιφέρεια κυκλικού οριζόντιου αγωγού κέντρου Ο ακτίνας \[\frac{\ell}{4}\] και αμελητέας αντίστασης που το επίπεδό του ταυτίζεται με το επίπεδο περιστροφής της ράβδου. Η ράβδος δεν δέχεται καμία τριβή κατά την κίνησή της. Το άκρο Ο γεφυρώνεται με το σημείο Κ της περιφέρειας του κυκλικού αγωγού με αντιστάτη αντίστασης \[R_1=R\]. Το σύστημα των αγωγών βρίσκεται σε κατακόρυφο ομογενές μαγνητικό πεδίο έντασης \[\vec{B}\]. Για να διατηρείται σταθερή η γωνιακή ταχύτητα της ράβδου ασκούμε στο άκρο Α της ράβδου οριζόντια δύναμη μέτρου \[F\] που είναι συνεχώς κάθετη στη ράβδο. Η ράβδος κατά την κίνησή της δέχεται δύναμη Laplace απ’ το μαγνητικό πεδίο μέτρου \[F_L\]. Ο λόγος των μέτρων \[\frac{F}{F_L}\] είναι:

Οι δύο μεταλλικές ράβδοι ΟΑ και ΟΓ έχουν ίδιο μήκος \[\ell\] και στρέφονται με ίδια κατά μέτρο σταθερή γωνιακή ταχύτητα \[ω\] πάνω στο ίδιο οριζόντιο επίπεδο ως προς κατακόρυφο άξονα που διέρχεται απ’ το άκρο τους Ο. Το σύστημα των δύο ράβδων βρίσκεται μέσα σε κατακόρυφο ομογενές μαγνητικό πεδίο έντασης μέτρου \[Β\]. Για να είναι η διαφορά δυναμικού \[V_{ΓΑ}\] μηδενική πρέπει:

Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Η παραγωγή εναλλασσόμενης τάσης οφείλεται στο φαινόμενο:

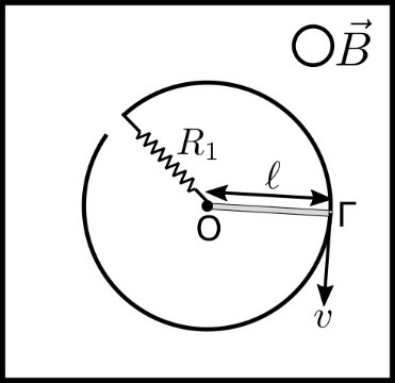

Η ράβδος ΟΑ του παρακάτω σχήματος έχει μήκος \[\ell \] και αντίσταση \[R\] και στρέφεται γύρω από άξονα κάθετο σ’ αυτήν που περνά απ’ το άκρο της Ο με σταθερή γωνιακή ταχύτητα \[ω\]. Κατά την περιστροφή της ράβδου, το άκρο της Α ολισθαίνει χωρίς τριβές σε κυκλικό αγωγό κέντρου Ο και ακτίνας \[R\] αμελητέας αντίστασης που το επίπεδό του ταυτίζεται με το επίπεδο περιστροφής της ράβδου όπως φαίνεται στο σχήμα. Το άκρο Ο συνδέεται με το σημείο Κ του αγωγού μέσω αντιστάτη \[R_1\] που έχει αντίσταση \[R_1=R\]. Το σύστημα των αγωγών βρίσκεται μέσα σε ομογενές μαγνητικό πεδίο έντασης μέτρου \[Β\] που οι δυναμικές γραμμές του είναι κάθετες στο επίπεδο του συστήματος. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

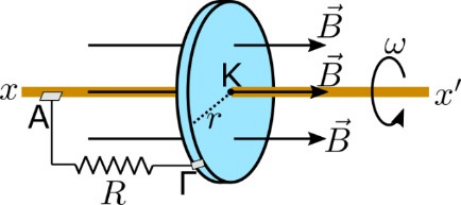

Ο δίσκος του Faraday ακτίνας \[r\] στο παρακάτω σχήμα στρέφεται με σταθερή γωνιακή ταχύτητα γύρω από άξονα \[xx'\] που περνά απ’ το κέντρο του και είναι κάθετο στο επίπεδό του. Δύο ολισθαίνουσες επαφές (ψήκτρες) έχουν τοποθετηθεί όπως φαίνεται στο σχήμα. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

Το τετραγωνικό μεταλλικό πλαίσιο του παρακάτω σχήματος αποτελείται από \[Ν\] όμοιες σπείρες που η καθεμιά έχει εμβαδόν \[S\]. Το πλαίσιο έχει συνολική αντίσταση \[R\], βρίσκεται μέσα σε ομογενές μαγνητικό πεδίο έντασης μέτρου \[B\] που οι δυναμικές γραμμές του είναι κάθετες στο επίπεδο του πλαισίου. Στρέφω αρχικά το πλαίσιο κατά \[60^0\] κατά τη φορά των δεικτών του ρολογιού ως προς άξονα που περνά απ’ το Κ της μιας πλευράς του, είναι κάθετος σ’ αυτή και κάθετος στις δυναμικές γραμμές του πεδίου. Η στροφή αυτή διαρκεί χρόνο \[Δt_1\]. Απ’ τη νέα θέση του πλαισίου στρέφω ως προς τον ίδιο άξονα το πλαίσιο κατά επιπλέον \[30^0\] κατά την ίδια φορά. Η δεύτερη περιστροφή διαρκεί χρόνο \[Δt_2\]. Αν \[q_1\] και \[q_2\] είναι οι απόλυτες τιμές των επαγωγικών φορτίων που μετατοπίζονται απ’ τη διατομή του σύρματος του πλαισίου, τότε:

Το σωληνοειδές του παρακάτω σχήματος έχει αντίσταση \[R_Σ\], \[n\] αριθμό σπειρών ανά μονάδα μήκους και διαρρέεται από σταθερό ρεύμα έντασης \[Ι\]. Στο εσωτερικό του σωληνοειδούς έχουμε τοποθετήσει κυκλικό πλαίσιο \[Ν\] σπειρών που το επίπεδό του σχηματίζει γωνία \[θ=30^0\] με τον άξονα του σωληνοειδούς όπως φαίνεται στο σχήμα. Το πλαίσιο έχει αντίσταση \[R_π\] και ακτίνα \[α\]. Η μαγνητική διαπερατότητα του κενού είναι \[μ_0\]. Σε χρονικό διάστημα \[Δt\] στρέφουμε το πλαίσιο έτσι ώστε το επίπεδό του να γίνει παράλληλο στον άξονα του σωληνοειδούς.

Μια θερμική συσκευή έχει χαρακτηριστικά λειτουργίας \[220\, V / 110\, W\]. Ποια απ’ τις επόμενες προτάσεις είναι σωστή; Αν στα άκρα της συσκευής εφαρμόσουμε εναλλασσόμενη τάση πλάτους \[220\, V\]:

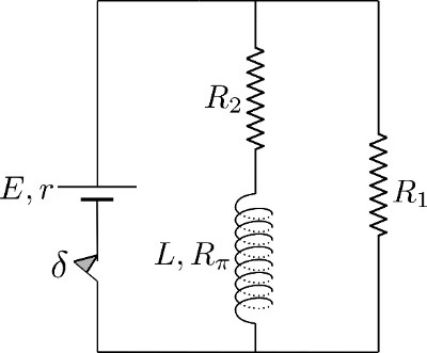

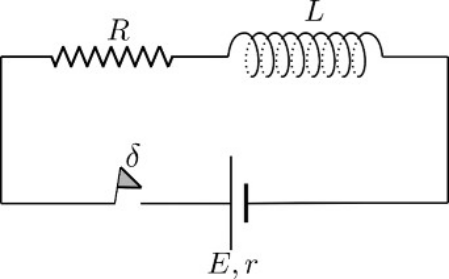

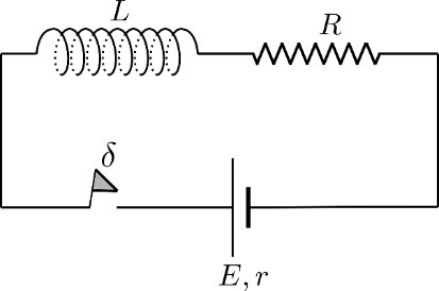

Στο παρακάτω κύκλωμα οι δύο αντιστάτες έχουν αντιστάσεις \[R_1=6R\] και \[R_2=2R\] αντίστοιχα ενώ το πηνίο έχει συντελεστή αυτεπαγωγής \[L\] και αντίσταση \[R_π=R\]. Η πηγή έχει ΗΕΔ \[Ε\] και εσωτερική αντίσταση \[r=R_π\]. Ο διακόπτης \[δ\] είναι κλειστός και οι κλάδοι του κυκλώματος διαρρέονται από ρεύματα σταθερής έντασης. Τη χρονική στιγμή \[t_0=0\] ανοίγω το διακόπτη \[δ\] χωρίς να δημιουργηθεί σπινθήρας. Η αποθηκευμένη ενέργεια του μαγνητικού πεδίου του πηνίου αμέσως πριν την \[t_0=0\] είναι:

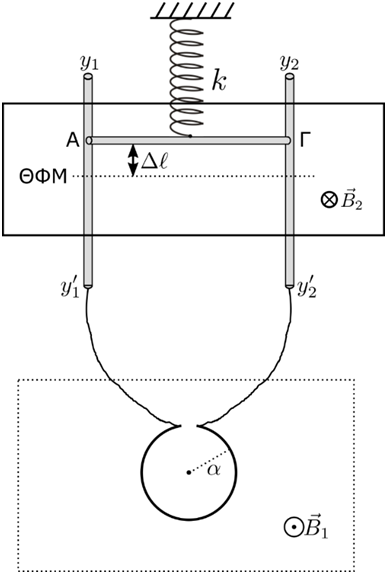

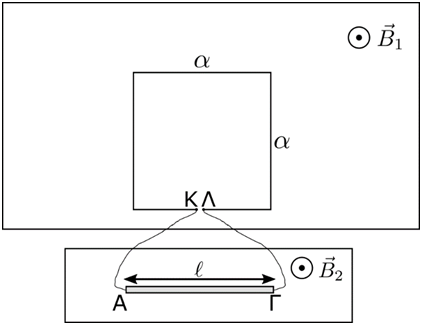

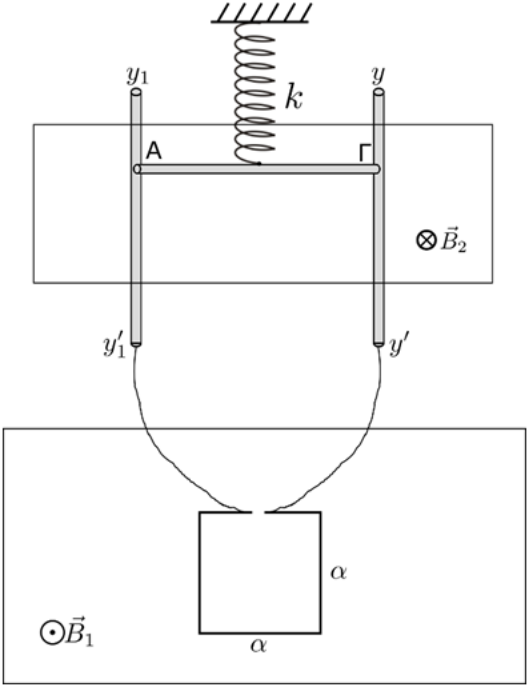

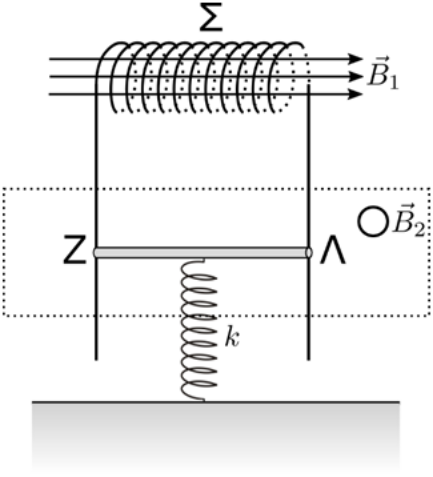

Το κυκλικό πλαίσιο του παρακάτω σχήματος βρίσκεται ακλόνητο με το επίπεδό του κατακόρυφο μέσα σε ομογενές μαγνητικό πεδίο έντασης \[\vec{B}_1\] που η κατεύθυνσή της φαίνεται στο παρακάτω σχήμα. Το πλαίσιο αποτελείται από \[N\] σπείρες που η καθεμιά έχει αντίσταση \[R\]. Το πλαίσιο συνδέεται μέσω αβαρών συρμάτων αμελητέας αντίστασης με δύο κατακόρυφους αγωγούς \[y_1 y_1'\] και \[y_2 y_2'\] που και αυτοί έχουν αμελητέα αντίσταση. Ευθύγραμμος αγωγός ΑΓ είναι κάθετος στους κατακόρυφους αγωγούς και τα άκρα του Α, Γ είναι σε επαφή με αυτούς. Οι τριβές μεταξύ του αγωγού ΑΓ και των κατακόρυφων αγωγών θεωρούνται αμελητέες. Ο αγωγός ΑΓ βρίσκεται σε οριζόντιο ομογενές μαγνητικό πεδίο σταθερής έντασης \[\vec{B}_2\] που η φορά της φαίνεται στο παρακάτω σχήμα. Ο αγωγός ΑΓ έχει στερεωθεί απ’ το κέντρο του στο άκρο κατακόρυφου ιδανικού ελατηρίου σταθεράς \[k\] που το άλλο άκρο του είναι στερεωμένο σε οροφή. Όταν η ένταση του μαγνητικού πεδίου \[\vec{Β}_1\] αρχίζει να μεταβάλλει το μέτρο της με σταθερό ρυθμό \[\left| \frac{ΔΒ_1}{Δt} \right|=λ\] χωρίς να μεταβάλλεται η φορά της, ο αγωγός ΑΓ ισορροπεί και το ελατήριο είναι συσπειρωμένο κατά \[Δ\ell\]. Ο αγωγός ΑΓ έχει αντίσταση \[R_1=NR\], μήκος \[\ell=2α\] και μάζα \[m\] ενώ το μέτρο της επιτάχυνσης της βαρύτητας είναι \[g\].

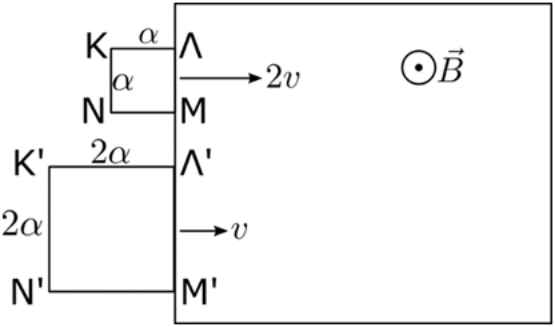

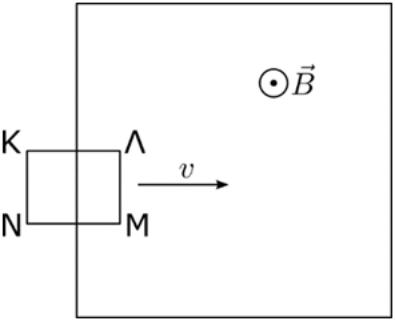

Τα παρακάτω πλαίσια \[(1),\, (2)\] του παρακάτω σχήματος εισέρχονται με ταχύτητες μέτρων \[υ_1,\, υ_2\] μέσα στο ίδιο ομογενές μαγνητικό πεδίο για τα οποία ισχύει \[υ_1=2υ_2\]. Τα πλαίσια έχουν πλευρές \[α_1=α\] και \[α_2=2 α\] και οι ταχύτητές τους είναι κάθετες στις δυναμικές γραμμές του πεδίου και τις πλευρές των πλαισίων που πρώτα αυτές εισέρχονται στο πεδίο. Τα πλαίσια αποτελούνται από μια σπείρα και είναι ομογενή απ’ το ίδιο ομογενές και ισοπαχές σύρμα. Ποια απ’ τις παρακάτω προτάσεις είναι σωστή;

Μεταλλική ράβδος ΟΓ μήκους \[\ell\] στρέφεται με σταθερή γωνιακή ταχύτητα μέτρου \[ω\] σε οριζόντιο επίπεδο γύρω από κατακόρυφο άξονα που διέρχεται από το σημείο της Κ για το οποίο ισχύει \[ΟΚ=\frac{\ell }{ 3 }\]. Η ράβδος βρίσκεται μέσα σε κατακόρυφο ομογενές μαγνητικό πεδίο έντασης μέτρου \[Β\]. Η διαφορά δυναμικού \[V_{ΓΟ}\] μεταξύ των άκρων της ράβδου είναι:
