Τεστ στο Μαγνητικό πεδίο (Επίπεδο δυσκολίας: Εύκολο)

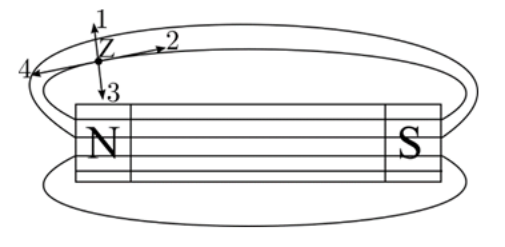

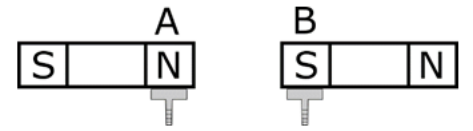

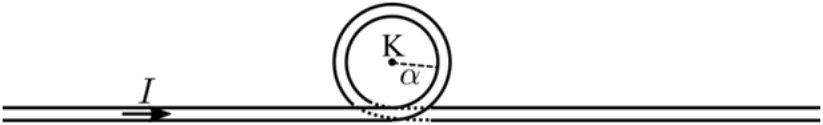

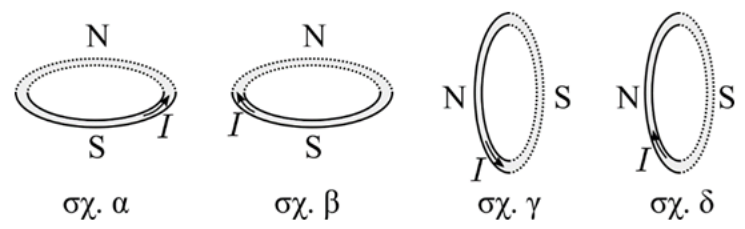

Στο παρακάτω σχήμα ο κυκλικός αγωγός ακτίνας \[α\] συνδέεται με πηγή έντασης \[ \mathcal{E} \]. Ποιες απ’ τις παρακάτω προτάσεις είναι σωστές;

Κυκλικός αγωγός συνδέεται με τάση \[V\] και το μαγνητικό πεδίο στο κέντρο του έχει ένταση μέτρου \[B\]. Με το σύρμα του αγωγού αυτού φτιάχνω κυκλικό πλαίσιο που αποτελείται από \[5\] ομοεπίπεδους και ομόκεντρους αγωγούς ίδιων μεταξύ τους ακτίνων. Για να είναι το μέτρο της έντασης του μαγνητικού πλαισίου ίσο με \[Β\] πρέπει στα άκρα του να εφαρμόσω τάση \[V'\] για την οποία ισχύει:

Αγώγιμο κυλινδρικό σύρμα έχει διατομή ακτίνας \[R_1\] και περιβάλλεται από λεπτό αγώγιμο κυλινδρικό κέλυφος ακτίνας \[R_2=2R_1\]. Μεταξύ των δύο παραπάνω αγωγών υπάρχει μονωτικό υλικό που θεωρούμε ότι έχει μαγνητική διαπερατότητα ίση με τη μονάδα. Το σύρμα διαρρέεται από ρεύμα \[Ι_1=Ι\] ενώ ο κύλινδρος από ομόρροπο ρεύμα \[Ι_2=\frac{Ι }{ 2 }\]. Η κατανομή των ρευμάτων στις δύο διατομές των αγωγών είναι ομοιόμορφη. Σε σημείο Α του σύρματος που απέχει \[r_1=\frac{ R_1 }{ 2 }\] απ’ τον κοινό άξονά του η ένταση του μαγνητικού πεδίου του συστήματος έχει μέτρο \[Β_Α\]. Το μέτρο της έντασης του μαγνητικού πεδίου του συστήματος σε σημείο Γ που απέχει απ’ τον κοινό τους άξονα \[r_2=\frac{ 3R_1}{ 2 }\] είναι \[B_Γ\]. Για τα μέτρα των εντάσεων του συστήματος στα σημεία Α και Γ ισχύει η σχέση:

Ευθύγραμμος οριζόντιος αγωγός βρίσκεται μέσα σε κατακόρυφο ομογενές μαγνητικό πεδίο και διαρρέεται από ρεύμα σταθερής έντασης. Ο αγωγός δέχεται απ’ το μαγνητικό πεδίο δύναμη Laplace μέτρου \[F\]. Κάμπτουμε τον αγωγό στη μέση μέχρι τα δύο ίσα μέρη του να σχηματίζουν μεταξύ τους ορθή γωνία, ενώ ο αγωγός εξακολουθεί να παραμένει οριζόντιος και να διαρρέεται απ’ το ίδιο ρεύμα. Το μέτρο της δύναμης Laplace που δέχεται τώρα ο αγωγός είναι \[F'\]. Για τα μέτρα των δυνάμεων Laplace ισχύει:

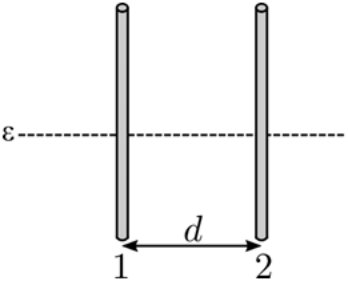

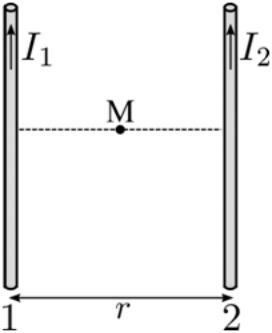

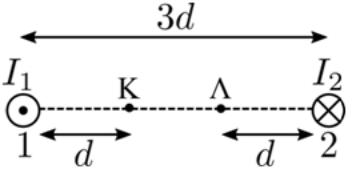

Οι δύο παράλληλοι ευθύγραμμοι ρευματοφόροι αγωγοί (1), (2) απείρου μήκους διαρρέονται από ομόρροπα ρεύματα \[Ι_1\] και \[Ι_2\] αντίστοιχα. Στο σημείο Μ που είναι το μέσο της απόστασης \[r\] των δύο αγωγών η ένταση του μαγνητικού πεδίου λόγω του αγωγού (1) έχει μέτρο \[B_1\] ενώ η συνολική ένταση του μαγνητικού πεδίου λόγω των δύο αγωγών έχει μέτρο \[Β_{ολ}=7Β_1\].

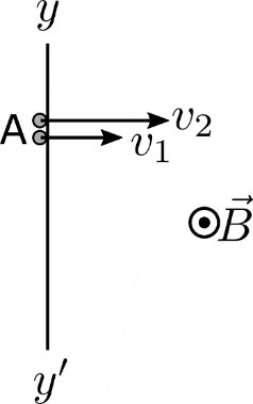

Ένα πρωτόνιο μάζας \[m_p\] και φορτίου \[+e\] (στοιχειώδες φορτίο) εισέρχεται απ’ το σημείο Α του ορίου \[xx'\] ομογενούς μαγνητικού πεδίου με ταχύτητα μέτρου \[υ_p\] κάθετα στις δυναμικές γραμμές και κάθετα στην ευθεία \[xx'\] όπως φαίνεται στο παρακάτω σχήμα. Το πρωτόνιο εξέρχεται απ’ το σημείο Γ της ευθείας \[xx'\]. Κατόπιν δεύτερο σωματίδιο μάζας \[m=2m_p\] και φορτίου \[q=-e\] εισέρχεται με ταχύτητα μέτρου \[υ_1 = \frac{υ_p}{4}\] ίδιας κατεύθυνσης με αυτήν της \[\vec{υ}_p\] απ’ το ίδιο σημείο Α μέσα στο μαγνητικό πεδίο και εξέρχεται απ’ το σημείο Δ της ευθείας \[xx'\]. Και τα δύο σωματίδια δέχονται μόνο τη δύναμη του μαγνητικού πεδίου. Αν η απόσταση ΑΔ είναι ΑΔ\[=d\], τότε η απόσταση ΓΔ των σημείων εξόδου των σωματιδίων απ’ το μαγνητικό πεδίο είναι:

Ποιες απ’ τις παρακάτω προτάσεις είναι σωστές; Το άθροισμα \[∑B\cdot Δ\ell\cdot συνθ\] σε μια κλειστή διαδρομή \[S\] εξαρτάται:

Ο ευθύγραμμος αγωγός ΚΛ του παρακάτω σχήματος διαρρέεται από ρεύμα \[Ι\]. Ένα σημείο Α βρίσκεται στην προέκταση του αγωγού ΚΛ και απέχει \[r\] απ’ το στοιχειώδες τμήμα του \[Δ\ell\]. Ποια από τις παρακάτω προτάσεις είναι σωστή; Η ένταση \[Δ\vec{B}\] στο σημείο Α του τμήματος ΚΑ έχει μέτρο:

Στο παρακάτω σχήμα φαίνονται οι εγκάρσιες τομές στο επίπεδο της σελίδας \[N\] ευθύγραμμων όμοιων παράλληλων αγωγών που η διατομή του καθενός έχει ακτίνα \[α\]. Οι αγωγοί είναι σε μονωτική επαφή μεταξύ τους και διαρρέονται από ομόρροπα ρεύματα ίδιας έντασης \[Ι\] ο καθένας. Η κλειστή διαδρομή \[S\] του σχήματος έχει σχήμα ορθογωνίου παραλληλογράμμου, βρίσκεται πάνω στο επίπεδο της σελίδας και έχει πλάτος \[\ell\], ενώ το μήκος της διάταξης των αγωγών είναι \[L\]. Η μαγνητική διαπερατότητα του κενού είναι \[μ_0\]. Το άθροισμα \[∑ B \cdot Δ\ell \cdot συνφ\] στην κλειστή διαδρομή \[S\] είναι ίσο με:

Ποιες από τις παρακάτω προτάσεις είναι σωστές; Ένα στοιχειώδες τμήμα \[Δ\ell\] ενός ρευματοφόρου αγωγού τυχαίου σχήματος που διαρρέεται από ρεύμα έντασης \[Ι\] δημιουργεί σ’ ένα σημείο Α του χώρου που απέχει \[r\] απ’ το τμήμα \[Δ\ell\] μαγνητικό πεδίο έντασης \[Δ\vec{B}\]. Η απόσταση \[r\] είναι κάθετη στο τμήμα \[Δ\ell\].

Στα παρακάτω φίλτρα ταχυτήτων των σχημάτων α, β εισέρχεται ένα αρνητικό (σχήμα α) και ένα θετικό φορτίο (σχήμα β) με ίδιες κατά μέτρο ταχύτητες υ που οι κατευθύνσεις τους φαίνονται στα σχήματα. Τα μέτρα των εντάσεων των πεδίων και στα δύο πεδία είναι \[\vec{E}\, , \, \vec{B}\]. Τα φορτία δεν εκτρέπονται περνώντας απ’ τα φίλτρα ταχυτήτων. Οι βαρυτικές δυνάμεις θεωρούνται αμελητέες. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

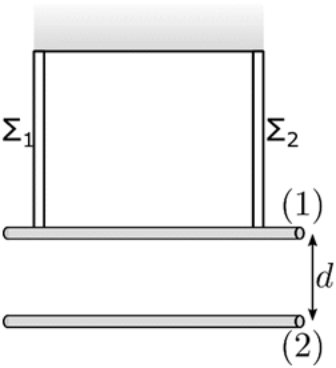

Στο παρακάτω σχήμα ο ευθύγραμμος αγωγός (1) είναι ακλόνητα στερεωμένος από στηρίγματα \[Σ_1,\, Σ_2\] ώστε να παραμένει οριζόντιος. Ο κυλινδρικός αγωγός (2) έχει μήκος \[\ell\], πυκνότητα \[ρ\] και έχει σταθερό εμβαδόν διατομής \[S\]. Όταν οι αγωγοί διαρρέονται από ομόρροπα ρεύματα \[I_1,\, I_2\] με \[I_1=2I_2\], τότε ο αγωγός (2) αιωρείται ακίνητος παράλληλα στον αγωγό (1) και στο ίδιο κατακόρυφο επίπεδο με αυτόν. Στη θέση ισορροπίας του αγωγού (2), η απόσταση των δύο αγωγών είναι \[d\]. Ο όγκος ενός κυλίνδρου είναι \[V=\ell \cdot S\]. Αν \[g\] είναι το μέτρο της επιτάχυνσης της βαρύτητας και \[k_μ\] η μαγνητική σταθερά, τότε η πυκνότητα \[ρ\] του αγωγού είναι:

Στο παρακάτω σχήμα φαίνονται τρεις κλειστές διαδρομές \[S_1\, ,\, S_2\, , \, S_3\] που περικλείουν ρευματοφόρους αγωγούς με ρεύμα εντάσεων \[Ι_1\, , \, Ι_2\, , \, Ι_3\, , \, Ι_4\]. Στο σχήμα φαίνονται οι φορές των ρευμάτων και οι φορές διαγραφής των διαδρομών. Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Τα αθροίσματα \[∑B\cdot Δ\ell \cdot συνθ \] για τις κλειστές διαδρομές \[S_1\, , \, S_2\] είναι μηδενικά. Το άθροισμα \[ ∑ B \cdot Δ\ell \cdot συνθ \] για τη διαδρομή \[S_3\] είναι ίσο με:

Σωματίδιο κινείται κάθετα στις δυναμικές γραμμές του πεδίου με ταχύτητα μέτρου \[υ\] και δέχεται μόνο τη δύναμη Lorentz \[\vec{F}_{Lo}\] απ’ το πεδίο αυτό. Ο ρυθμός μεταβολής της κινητικής ενέργειας του σωματιδίου είναι:

Ο αγωγός (1) του παρακάτω σχήματος έχει σχήμα τεταρτοκυκλίου ακτίνας \[r\] και κέντρου Κ. Ο αγωγός αυτός διαρρέεται από ρεύμα έντασης \[Ι\] που η φορά της φαίνεται στο σχήμα. Ο αγωγός (2) είναι κυκλικό τμήμα ίδιας ακτίνας \[r\] και ίδιου κέντρου που αντιστοιχεί σε επίκεντρη γωνία \[θ=30^0\]. Ο αγωγός (2) διαρρέεται από ρεύμα \[Ι'\]. Τα επίπεδα των δύο αγωγών ταυτίζονται με αυτό της σελίδας. Αν στο κέντρο Κ η ολική ένταση των μαγνητικών πεδίων των δύο αγωγών είναι μηδενική, τότε ο λόγος \[\frac{Ι'}{ Ι} \] είναι:

Η κάθετη τομή ομογενούς μαγνητικού πεδίου έντασης \[\vec{B}\] είναι ορθογώνιο παραλληλόγραμμο \[ΚΛΜΝ\] με \[ΚΛ=d\]. Αρνητικά φορτισμένο σωματίδιο φορτίου \[q\] και μάζας \[m\] εισέρχεται στο πεδίο απ’ το σημείο Γ του ορίου του \[ΚΝ\] με ταχύτητα μέτρου \[υ_1=υ\] που είναι κάθετη στην \[ΚΝ\] και στις δυναμικές γραμμές του πεδίου. Το σωματίδιο εκτελεί κυκλική κίνηση μέσα στο πεδίο και μόλις που δεν εξέρχεται απ’ το όριο \[ΛΜ\] αλλά επιστρέφει και εξέρχεται απ’ το όριο \[ΚΝ\]. Αν το σωματίδιο είχε διπλάσια κατά μέτρο ταχύτητα \[υ_2=2υ\], τότε το μήκος \[s\] του τόξου που θα διέγραφε μέχρι να εξέλθει απ’ το μαγνητικό πεδίο θα ήταν:

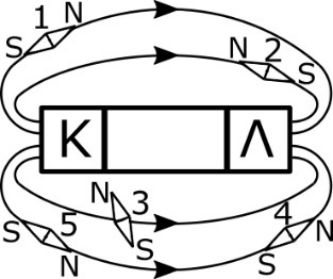

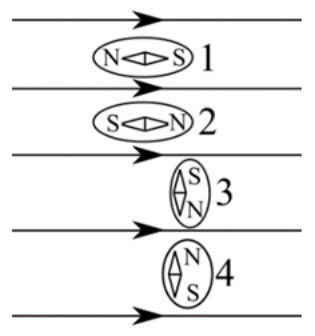

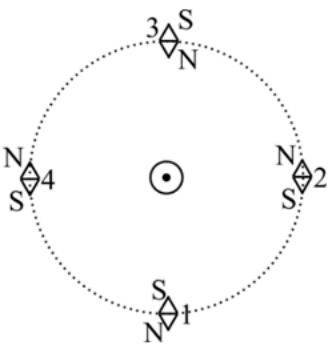

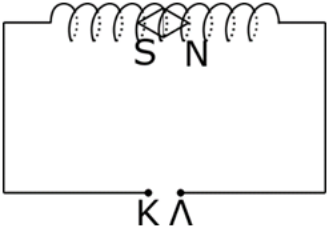

Στο παρακάτω σχήμα έχουν σχεδιαστεί μαγνητικές βελόνες που έχουν προσανατολιστεί λόγω των δυνάμεων που δέχονται μόνο απ’ το μαγνητικό πεδίο ρευματοφόρου σωληνοειδούς: Ποια από τις παρακάτω προτάσεις είναι σωστή; Ο σωστός προσανατολισμός των μαγνητικών βελονών δείχνεται:

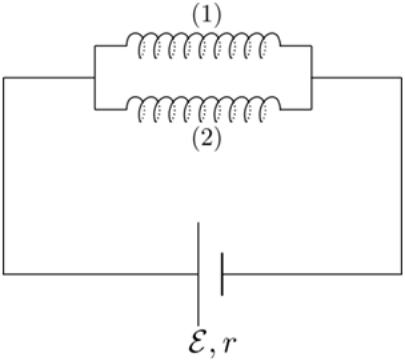

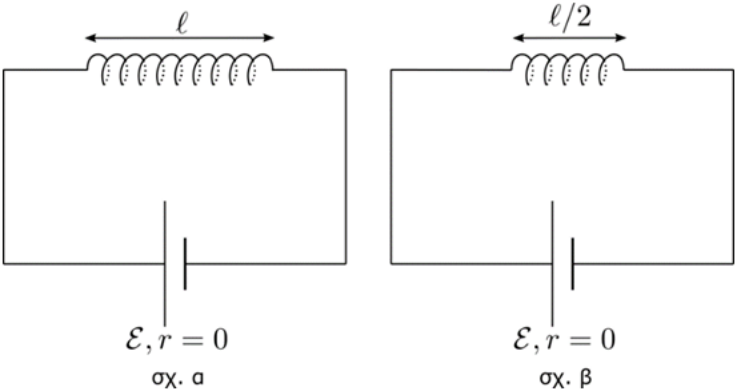

Κόβω ένα σωληνοειδές \[Σ\] σε τρία κομμάτια και έτσι δημιουργώ τρία νέα σωληνοειδή \[Σ_1,\, Σ_2,\, Σ_3\] με μήκη \[\ell_1,\, \ell_2,\, \ell_3\] για τα οποία ισχύει \[ \ell_1 > \ell_2 > \ell_3\]. Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Αν συνδέσω παράλληλα τα τρία σωληνοειδή και στα άκρα της συνδεσμολογίας εφαρμόσουμε σταθερή τάση \[V\] όπως φαίνεται στο παρακάτω σχήμα: Τότε για τα μέτρα των εντάσεων των μαγνητικών πεδίων στα άκρα τους ισχύει:

Οι τρεις ρευματοφόροι αγωγοί μεγάλου μήκους (1), (2), (3) έχουν τομές με τη σελίδα πάνω στις κορυφές Α, Γ, Δ αντίστοιχα ενός τετραγώνου ΑΓΔΕ πλευράς \[α\] όπως φαίνεται στο διπλανό σχήμα. Οι αγωγοί (1), (3) διαρρέονται από ρεύματα ίδιας έντασης \[I_1=I_3=I\]. Η συνολική ένταση του μαγνητικού πεδίου στην κορυφή Ε είναι μηδενική. Η ένταση του ρεύματος του αγωγού 2 είναι:

Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Στο νόμο του Ampere \[∑B\cdot Δ\ell\cdot συνθ=μ_0 Ι_{εγκ}\], το \[Ι_{εγκ}\] είναι:

Τα τρία πρωτόνια (1), (2), (3) του παρακάτω σχήματος εκτοξεύονται ταυτόχρονα απ’ το ίδιο σημείο Α ομογενούς μαγνητικού πεδίου με ταχύτητες μέτρων \[υ_1\, , \, υ_2\, , \, υ_3\] αντίστοιχα που είναι κάθετες στις δυναμικές γραμμές του πεδίου. Τα πρωτόνια επιστρέφουν για πρώτη φορά στο σημείο βολής τους αφού το καθένα έχει διαγράψει μια πλήρη περιστροφή και θεωρούμε ότι ασκείται σ’ αυτά μόνο η δύναμη Lorentz απ’ το μαγνητικό πεδίο. Στο σχήμα φαίνονται οι τροχιές που διαγράφουν τα πρωτόνια μέσα στο μαγνητικό πεδίο. Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Στο σημείο Α για πρώτη φορά:

Ποιες απ’ τις παρακάτω προτάσεις είναι σωστές; Το μέτρο της έντασης του μαγνητικού πεδίου στο κέντρο κυκλικού ρευματοφόρου αγωγού:

Ο αγωγός του παρακάτω σχήματος διαρρέεται από ρεύμα έντασης \[Ι\]. Ένα στοιχειώδες τμήμα \[Δ\ell\] του αγωγού έχει αποστάσεις \[r_1\, , \, r_2\] απ’ τα σημεία Α, Γ αντίστοιχα. Οι αποστάσεις αυτές είναι κάθετες μεταξύ τους και ίσες \[(r_1=r_2)\]. Tα διανύσματα \[Δ\vec{\ell}\, , \, \vec{r}_1\] σχηματίζουν μεταξύ τους γωνία \[θ_1=30^0\]. Τότε για τα διανύσματα των εντάσεων \[Δ\vec{Β}_A\, , \, Δ\vec{B}_Γ\] που οφείλονται στο στοιχειώδες τμήμα \[Δ\ell\] στα σημεία Α, Γ αντίστοιχα ισχύει:

Οι τρεις κατακόρυφοι αγωγοί διαρρέονται από ρεύματα \[Ι_1=2Ι\, ,\, Ι_2=Ι\, ,\, Ι_3=4Ι\] που οι φορές τους φαίνονται στο σχήμα. Ποια απ’ τις επόμενες προτάσεις είναι σωστή; Αν \[μ_0\] η μαγνητική διαπερατότητα του κενού, επιλέγοντας την περιπλεκόμενη κλειστή διαδρομή που περιβάλλει τους τρεις αγωγούς, το άθροισμα \[∑B\cdot Δl \cdot συνθ\] στη διαδρομή αυτή ισούται με:

Φορτισμένο σωματίδιο εισέρχεται σε ομογενές μαγνητικό πεδίο με ταχύτητα \[\vec{υ}\] κάθετη στις δυναμικές γραμμές. Στο σωματίδιο επιδρά μόνο η δύναμη Lorentz \[\vec{F}_{Lo}\] που δέχεται απ’ το πεδίο αυτό. Ποιες απ’ τις παρακάτω προτάσεις είναι σωστές;

Σωματίδιο εισέρχεται κάθετα στις δυναμικές γραμμές του μαγνητικού πεδίου και επιδρά σ’ αυτό μόνο η δύναμη Lorentz απ’ το πεδίο αυτό. Ποιες απ’ τις παρακάτω προτάσεις είναι σωστές; Απ’ το μέτρο της ταχύτητάς του εξαρτάται:

Στο παρακάτω σχήμα φαίνεται η κατακόρυφη τομή ομογενούς μαγνητικού πεδίου έντασης \[\vec{B}\] η οποία περιορίζεται μέσα στο ορθογώνιο παραλληλόγραμμο ΚΛΜΝ. Αρνητικά φορτισμένο σωματίδιο εισέρχεται στο πεδίο απ’ το σημείο Γ του ορίου ΚΛ με ταχύτητα \[\vec{υ}\] που είναι κάθετη στην ΚΛ και στις δυναμικές γραμμές του πεδίου. Το σωματίδιο εκτελεί κυκλική κίνηση περιόδου \[T\] επιδρώντας σ’ αυτό μόνο το βάρος του και εξέρχεται τη χρονική στιγμή \[t_1 = \frac{T}{6}\] απ’ το σημείο Δ του ορίου ΛΜ του πεδίου. Το μήκος της πλευράς ΚΛ είναι ΚΛ\[=d\]. Η κατακόρυφη απόκλιση του σωματιδίου κατά την έξοδό του απ’ το πεδίο είναι \[y\]. Αν \[R\] είναι η ακτίνα της κυκλικής τροχιάς του σωματιδίου, τότε η απόκλισή του \[y\] είναι:

Ένα πρωτόνιο μάζας \[m_p\] και φορτίου \[+e\] (στοιχειώδες φορτίο) εισέρχεται απ’ το σημείο Α του ορίου \[xx'\] ομογενούς μαγνητικού πεδίου με ταχύτητα μέτρου \[υ_p\] κάθετα στις δυναμικές γραμμές και κάθετα στην ευθεία \[xx'\] όπως φαίνεται στο παρακάτω σχήμα. Το πρωτόνιο εξέρχεται απ’ το σημείο Γ της ευθείας \[xx'\]. Κατόπιν δεύτερο σωματίδιο μάζας \[m=2m_p\] και φορτίου \[q=-e\] εισέρχεται με ταχύτητα μέτρου \[υ_1 = \frac{υ_p}{4}\] ίδιας κατεύθυνσης με αυτήν της \[\vec{υ}_p\] απ’ το ίδιο σημείο Α μέσα στο μαγνητικό πεδίο και εξέρχεται απ’ το σημείο Δ της ευθείας \[xx'\]. Και τα δύο σωματίδια δέχονται μόνο τη δύναμη του μαγνητικού πεδίου. Αν το δεύτερο σωματίδιο είχε θετικό φορτίο ίδιας απόλυτης τιμής και μάζα \[m\], τότε θα εξέρχονταν απ’ το πεδίο απ’ το σημείο Δ΄ του ορίου \[xx'\]. Η απόσταση ΓΔ΄ θα ήταν:

Στο παρακάτω σχήμα α φαίνεται η εγκάρσια διατομή ακτίνας \[R\] ενός ευθύγραμμου κυλινδρικού αγωγού μεγάλου μήκους. Ο αγωγός διαρρέεται από ρεύμα \[Ι\] που είναι ομοιόμορφα κατανεμημένο στη διατομή του. Στο σχήμα β φαίνεται η γραφική παράσταση της συνάρτησης του μέτρου της έντασης του μαγνητικού πεδίου του αγωγού στα διάφορα σημεία του χώρου με την απόσταση \[r\] των σημείων αυτών από τον άξονα του αγωγού. Η μαγνητική διαπερατότητα του κενού είναι \[μ_0\]. Το μέτρο \[Β_2\] είναι ίσο με:

Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Ο επιλογέας ταχυτήτων ή φίλτρο ταχυτήτων είναι μια διάταξη που αποτελείται:
