Τεστ στο Στερεό (Επίπεδο δυσκολίας: Μέτριο)

Να επιλέξετε τις σωστές απαντήσεις στις ερωτήσεις που ακολουθούν.

Θα πρέπει να απαντηθούν όλες οι ερωτήσεις.

Παρακαλούμε συμπληρώστε τα προσωπικά σας στοιχεία:

1.
Η ράβδος ΟΑ μήκους \[\ell\] του παρακάτω σχήματος στρέφεται γύρω από σταθερό κατακόρυφο άξονα που διέρχεται απ’ το άκρο της Ο. Η στροφική κίνηση της ράβδου είναι ομαλά επιβραδυνόμενη και έχει φορά αντίθετη των δεικτών του ρολογιού.


Α. Για τα μέτρα των γραμμικών ταχυτήτων \[υ_Μ, \, υ_Α\]  των σημείων Μ, Α την ίδια στιγμή ισχύει:
α) \[υ_Μ=υ_Α\],                           β) \[υ_Μ=2υ_Α\],                      γ)  \[υ_Α=2υ_Μ\].

Β. Για τα μέτρα των κεντρομόλων επιταχύνσεων \[α_κ\] των σημείων Μ, Α την ίδια στιγμή ισχύει:
α) \[α_{κ_Μ }=α_{κ_Α }\],            β) \[α_{κ_Α }=2α_{κ_Μ }\],          γ) \[α_{κ_Α }=4α_{κ_Μ }\].

2.
Το παρακάτω στερεό (σχ. α) είναι ένα καρούλι. Αυτό αποτελείται από έναν ομογενή κύλινδρο που στα άκρα του έχουμε κολλήσει δύο όμοιους ομογενείς δίσκους έτσι ώστε τα κέντρα τους να βρίσκονται πάνω στον άξονα του κυλίνδρου. Η ακτίνα του κυλίνδρου είναι \[r\] ενώ του κάθε δίσκου είναι \[R\]. Τοποθετούμε το καρούλι πάνω σε δύο οριζόντιους υπερυψωμένους δοκούς ώστε η περιφέρεια του κυλίνδρου να ακουμπά σ’ αυτούς ενώ οι περιφέρειες των δίσκων βρίσκονται στον αέρα χωρίς ν’ ακουμπούν ούτε στις δοκούς ούτε στο έδαφος. Στο σχήμα β φαίνεται πρόσοψη του καρουλιού. Το καρούλι αρχίζει να κινείται και ο κύλινδρος εκτελεί Κ.Χ.Ο. με σταθερή γωνιακή ταχύτητα μέτρου \[ω\] και ταχύτητα κέντρου μάζας μέτρου \[υ_{cm}\].


A) Το μέτρο της ταχύτητας του κέντρου μάζας του δίσκου είναι:

α) \[ωR\],                          β) \[ωr\],                           γ) \[ω(R-r)\].

Β) Το ανώτερο σημείο Ζ της περιφέρειας του κυλίνδρου έχει ταχύτητα μέτρου:

α) \[υ_{cm}\],                      β) \[\frac{3}{2} υ_{cm}\],                γ) \[2υ_{cm}\].

Γ) Το ανώτερο σημείο Η του ενός δίσκου έχει ταχύτητα μέτρου:

α) \[υ_{cm} \left( \frac{R}{r} + 1 \right)\],         β) \[ υ_{cm} \left(\frac{R}{r}-1 \right)\],           γ) \[2υ_{cm}\].

Δ) Το κατώτερο σημείο Ε του ενός δίσκου έχει ταχύτητα μέτρου:

α) \[υ_{cm} \left( \frac{R}{r}-1 \right)\]  και φορά προς τ’ αριστερά.

β) \[ υ_{cm} \left( \frac{R}{r}-1 \right)\]  και φορά προς τα δεξιά.

γ) μηδέν.

3.
Τροχός ακτίνας \[R=0,5\, m\] στρέφεται γύρω από σταθερό κατακόρυφο άξονα που είναι κάθετος στις βάσεις του και περνά απ’ τα κέντρα τους. Η γωνιακή ταχύτητα του τροχού με το χρόνο δίνεται απ’ τη σχέση \[ω=4t\] (S.I.). Ποιες απ’ τις επόμενες προτάσεις είναι σωστές;

4.
Ο τροχός του παρακάτω σχήματος στρέφεται κατά τη φορά των δεικτών του ρολογιού γύρω από οριζόντιο άξονα που είναι κάθετος στις βάσεις του και διέρχεται απ’ τα κέντρα τους. Η στροφική κίνηση είναι ομαλά μεταβαλλόμενη και το μέτρο της γωνιακής της ταχύτητας συνεχώς μειώνεται. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

5.

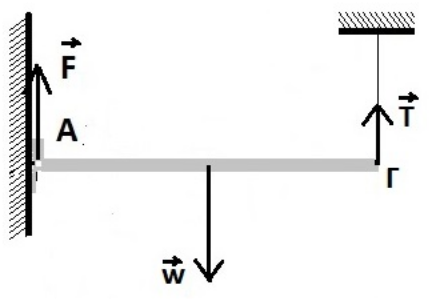

Μια ομογενής ράβδος ΑΓ βάρους \[w\] είναι αρθρωμένη σε κατακόρυφο τοίχο και διατηρείται οριζόντια με τη βοήθεια ενός κατακόρυφου νήματος που είναι δεμένο στο άλλο άκρο όπως φαίνεται στο σχήμα. Η δύναμη που ασκείται στη ράβδο από την άρθρωση είναι η δύναμη:

6.
Η διπλή τροχαλία του παρακάτω σχήματος αποτελείται από δύο κατακόρυφους ομογενείς δίσκους \[(1)\, ,\, (2)\] με ακτίνες \[R_1\, ,\, R_2 = \frac{R_1}{2}\] αντίστοιχα και μπορεί να στρέφεται χωρίς τριβές γύρω από σταθερό οριζόντιο άξονα που διέρχεται από το κοινό κέντρο Κ των δύο δίσκων και είναι κάθετος στο επίπεδό τους. Τα νήματα είναι αβαρή. Η ομογενής ράβδος έχει μήκος \[\ell\], βάρος \[w_ρ\], είναι αρθρωμένη στο άκρο της Ο και μπορεί να στρέφεται χωρίς τριβές γύρω από την άρθρωση αυτή πάνω σε κατακόρυφο επίπεδο. Το τμήμα ΟΖ έχει μήκος \[\frac{3\ell}{4}\] και το βάρος του σώματος Σ είναι \[w_Σ\]. Το σύστημα διπλή τροχαλία-σώμα-ράβδος ισορροπεί με την ράβδο να σχηματίζει γωνία \[φ\] με την κατακόρυφο με \[ημφ=0,6\] και \[συνφ=0,8\]. Για τα βάρη του σώματος και της ράβδου ισχύει:

7.

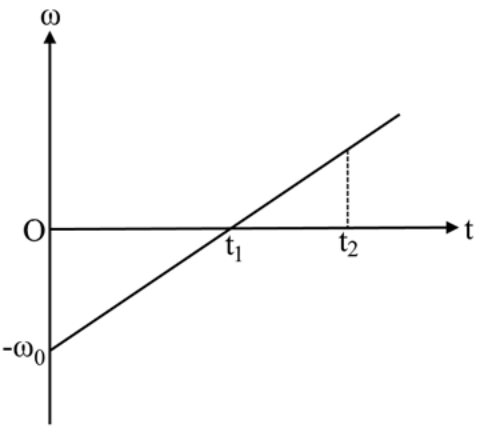

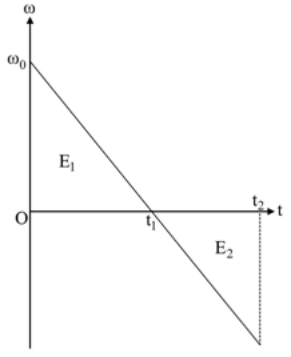

Στερεό σώμα εκτελεί στροφική κίνηση γύρω από σταθερό άξονα περιστροφής. Θεωρούμε θετική φορά για τη στροφική κίνηση την αντίθετη απ’ τη φορά κίνησης των δεικτών του ρολογιού. Η γραφική παράσταση της συνάρτησης της γωνιακής ταχύτητας του στερεού με το χρόνο δίνεται στο παρακάτω διάγραμμα. Ποιες από τις επόμενες προτάσεις είναι σωστές;

8.
Οι οδοντωτοί τροχοί (1), (2) του παρακάτω σχήματος μπορούν να στρέφονται γύρω από σταθερό άξονα ο καθένας που είναι κάθετος στο επίπεδο των βάσεών του και διέρχεται απ’ το κέντρο του. Οι τροχοί έρχονται σε επαφή ώστε τα δοντάκια τους να συμπλέκονται. Για τις ακτίνες των δύο τροχών ισχύει \[R_1=2R_2\].


Την \[t=0\] οι τροχοί είναι ακόμα ακίνητοι και τότε ο τροχός (1) αποκτά σταθερή γωνιακή επιτάχυνση μέτρου \[α_{γων_1 }\]  ενώ ο (2) μέτρου \[α_{γων_2 }\].

A) Για τα μέτρα των γωνιακών επιταχύνσεων των δύο τροχών ισχύει:
α) \[  \frac{α_{γων_1 }  }{α_{γων_2}  } =\frac{R_1}{R_2}  \],
β) \[  \frac{ α_{γων_1 }  }{α_{γων_2 }  } =\frac{R_2}{R_1} \] ,
γ) \[ \frac{α_{γων_1 } }{α_{γων_2 } } =1 \].

Β) Για τα μέτρα των κεντρομόλων επιταχύνσεων \[ α_{κ_1}, \,  α_{κ_2 }\]  αντίστοιχα των σημείων της περιφέρειας των δύο τροχών την ίδια χρονική στιγμή ισχύει:
α) \[ \frac{ α_{κ_1}  }{  α_{κ_2}  } =1\],
β) \[  \frac{  α_{κ_1 }  }{  α_{κ_2 }  } =\frac{ R_1 }{ R_2 }\],
γ) \[ \frac{  α_{κ_1}  }{  α_{κ_2 }  } =\frac{ R_2 }{ R_1 }  \] .

9.

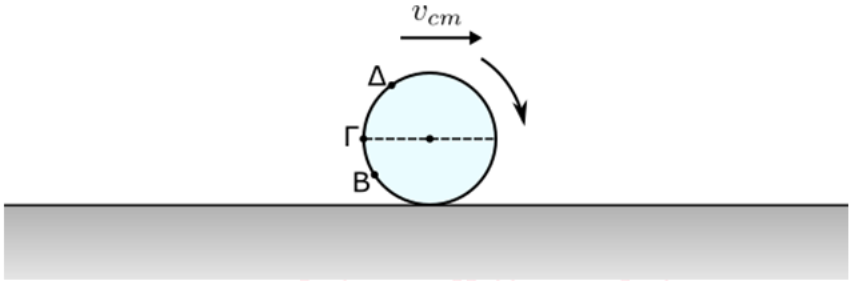

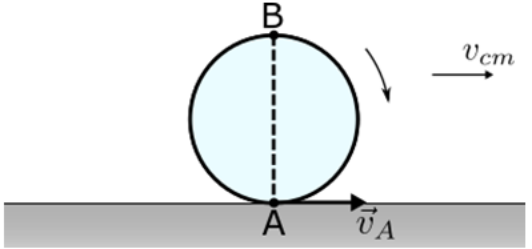

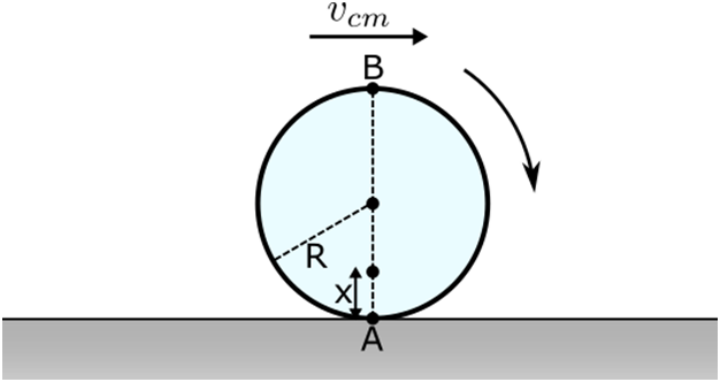

Τροχός ακτίνας \[R\] εκτελεί σύνθετη κίνηση σε οριζόντιο επίπεδο. Το κέντρο μάζας του τροχού έχει οριζόντια σταθερή ταχύτητα μέτρου \[υ_{cm}\] με φορά προς τα δεξιά και ο τροχός στρέφεται δεξιόστροφα. Το σημείο Α του τροχού που βρίσκεται σε επαφή με το έδαφος έχει ταχύτητα \[\vec{υ}_Α\] προς τα δεξιά και μέτρου \[υ_Α=\frac{ υ_{cm} }{2}\]. Ποια απ’ τις επόμενες προτάσεις είναι σωστή; Το ανώτερο σημείο Β του τροχού έχει ταχύτητα:

10.

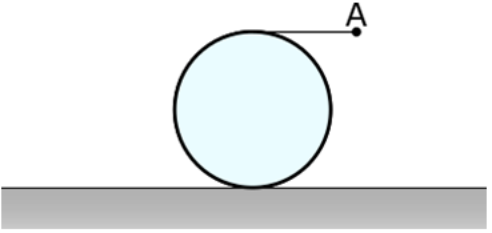

Στην περιφέρεια του ομογενούς δίσκου που φαίνεται στο παρακάτω σχήμα έχουμε τυλίξει πολλές φορές αβαρές και μη εκτατό νήμα. Στο ελεύθερο άκρο Α του νήματος ασκούμε οριζόντια δύναμη \[F\] και ο τροχός αρχίζει την \[t=0\] να κυλίεται χωρίς να ολισθαίνει πάνω σε οριζόντιο επίπεδο ενώ το νήμα δεν ολισθαίνει στην περιφέρεια του δίσκου. Η επιτάχυνση του κέντρου μάζας του δίσκου είναι σταθερή. Μέχρι τη στιγμή \[t_1\] έχει ξετυλιχθεί νήμα μήκους \[\ell\].


Α) Αν τη στιγμή \[t_1\] το κέντρο μάζας του δίσκου έχει ταχύτητα μέτρου \[υ_{1_{cm} }\], το μέτρο της ταχύτητας του άκρου Α τη στιγμή \[t_1\] είναι:

α) \[υ_{1_{cm} }\],               β) \[\frac{ υ_{1_{cm} } }{2}  \],                        γ) \[2υ_{1_{cm} }\].

Β) Αν το μέτρο της επιτάχυνσης του κέντρου μάζας είναι \[α_{cm}\],  το μέτρο της επιτάχυνσης του άκρου Α είναι:

α) \[α_{cm}\],                      β) \[2α_{cm}\],                    γ) \[\frac{α_{cm} }{2} \].

11.
Ο τροχός του παρακάτω σχήματος αρχίζει να κυλίεται χωρίς να ολισθαίνει κατεβαίνοντας σε κεκλιμένο επίπεδο και το cm του έχει σταθερή επιτάχυνση \[\vec{α}_{cm} \]. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

12.
Τροχός στρέφεται γύρω από σταθερό οριζόντιο άξονα εκτελώντας ομαλά μεταβαλλόμενη κίνηση κατά τη φορά των δεικτών του ρολογιού. Ο άξονας περιστροφής είναι κάθετος στις βάσεις του και διέρχεται απ’ τα κέντρα τους. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

13.
Ράβδος ΟΑ στρέφεται γύρω από σταθερό άξονα που είναι κάθετος σ’ αυτήν και περνά απ’ το άκρο της Ο. Η στροφική κίνηση γίνεται με σταθερή γωνιακή επιτάχυνση. Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Το μέτρο της επιτρόχιας επιτάχυνσης ενός σημείου Ζ:

14.

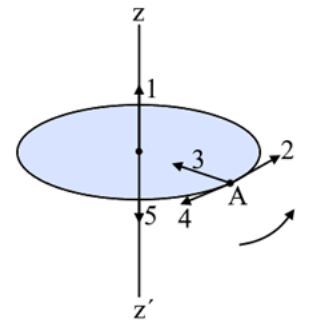

Ποια από τις επόμενες δυνάμεις που ασκούνται στον οριζόντιο δίσκο του σχήματος έχει μη μηδενική ροπή ως προς τον άξονα περιστροφής \[z'z\];

15.
Σφαίρα εκτελεί στροφική κίνηση γύρω από κατακόρυφο άξονα περιστροφής που ταυτίζεται με μια διάμετρό της. Στο παρακάτω σχήμα φαίνεται το διάγραμμα της γωνιακής της ταχύτητας με το χρόνο. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

16.
Ένα ελεύθερο στερεό σώμα που αρχικά ισορροπεί ακίνητο δέχεται από κάποια στιγμή και μετά τη δράση ενός ζεύγους δυνάμεων. Ποια από τις παρακάτω προτάσεις είναι η σωστή; Το στερεό σώμα:

17.
Οι δύο ομογενείς ίδιες ράβδοι \[(1)\, , \, (2)\] έχουν μήκος \[\ell\] η καθεμιά και μάζα \[m\] ενώ το σημειακό σφαιρίδιο Σ έχει μάζα και αυτό \[m\]. Οι δύο ράβδοι είναι κολλημένες στο σημείο Β ενώ το σύστημά τους είναι αρθρωμένο απ’ το άκρο Α της ράβδου \[(1)\] και μπορεί να στρέφεται χωρίς τριβές γύρω απ’ αυτό σε κατακόρυφο επίπεδο. Η επιτάχυνση της βαρύτητας έχει μέτρο \[g\]. Για να ισορροπεί το σύστημα ράβδοι-σώμα ασκώ στο σημείο Β ασκώ στο σημείο Β κατακόρυφη δύναμη \[F\] όπως φαίνεται στο σχήμα. Η δύναμη \[F_A\] που δέχεται η ράβδος \[(1)\] απ’ την άρθρωση Α έχει μέτρο:

​

18.
Στην περιφέρεια του ομογενούς δίσκου που φαίνεται στο παρακάτω σχήμα έχουμε τυλίξει πολλές φορές αβαρές και μη εκτατό νήμα. Στο ελεύθερο άκρο Α του νήματος ασκούμε οριζόντια δύναμη \[F\] και ο τροχός αρχίζει την \[t=0\] να κυλίεται χωρίς να ολισθαίνει πάνω σε οριζόντιο επίπεδο ενώ το νήμα δεν ολισθαίνει στην περιφέρεια του δίσκου. Η επιτάχυνση του κέντρου μάζας του δίσκου είναι σταθερή. Μέχρι τη στιγμή \[t_1\] έχει ξετυλιχθεί νήμα μήκους \[\ell\].


A) Απ’ την \[t=0\] ως τη στιγμή \[t_1\] το κέντρο μάζας του δίσκου έχει μετατοπιστεί κατά \[Δx_{cm}\] που είναι ίσο με:

α) \[\frac{\ell}{2}\],               β) \[\ell\],                  γ) \[2\ell\].

B) Απ’ την \[t=0\] ως τη χρονική στιγμή \[t_1\] το άκρο Α του νήματος έχει μετατοπιστεί κατά \[Δx_A\] που είναι ίσο με:

α) \[2\ell\],                β) \[\ell\],                  γ) \[\frac{\ell}{2}\].

19.

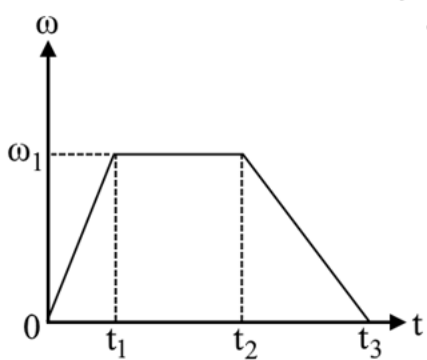

Στερεό εκτελεί στροφική κίνηση γύρω από σταθερό άξονα περιστροφής. Η γωνιακή ταχύτητα του στερεού μεταβάλλεται με το χρόνο όπως φαίνεται στο παρακάτω σχήμα.

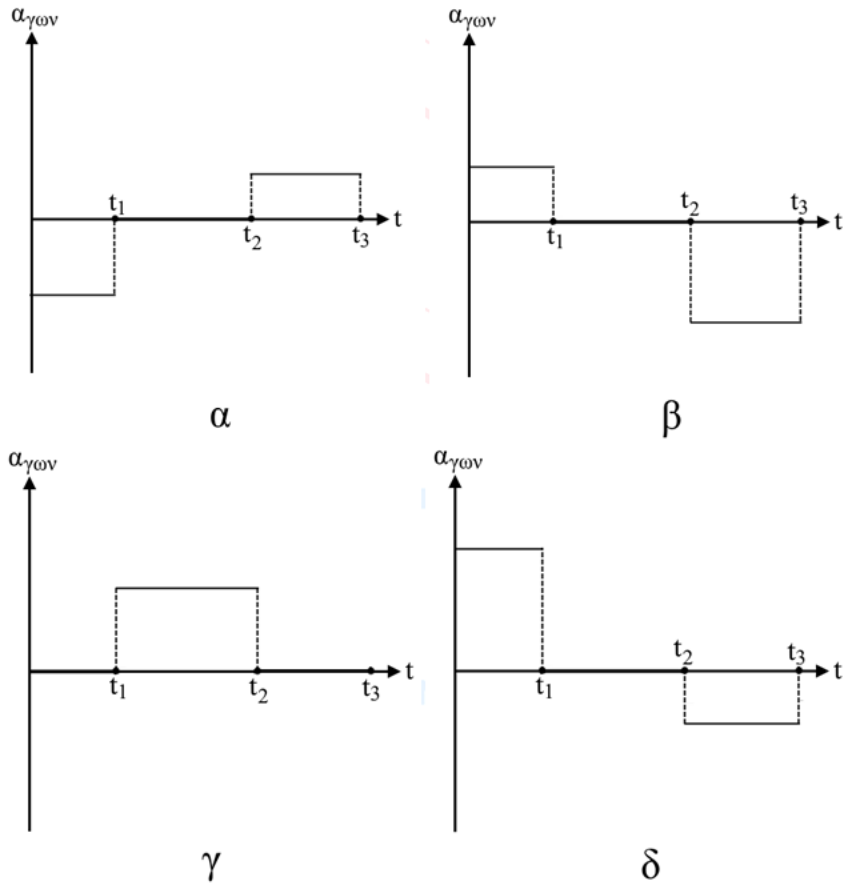

Ποιο απ’ τα παρακάτω διαγράμματα παριστάνει τη γωνιακή επιτάχυνση του στερεού με το χρόνο;

20.

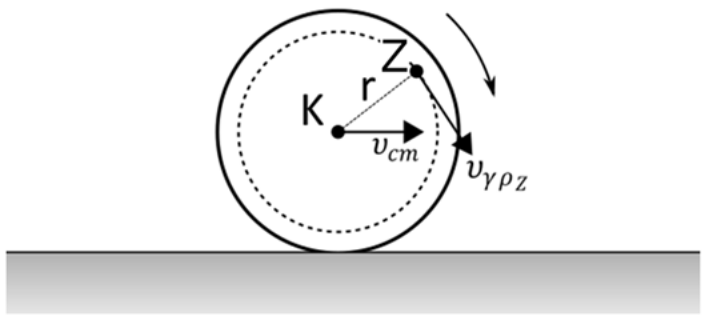

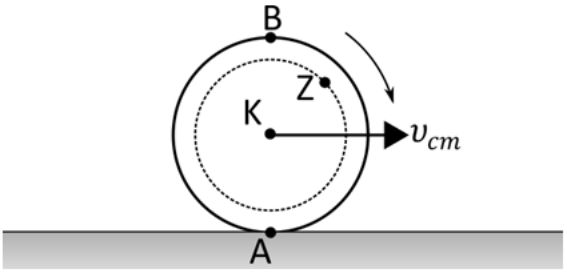

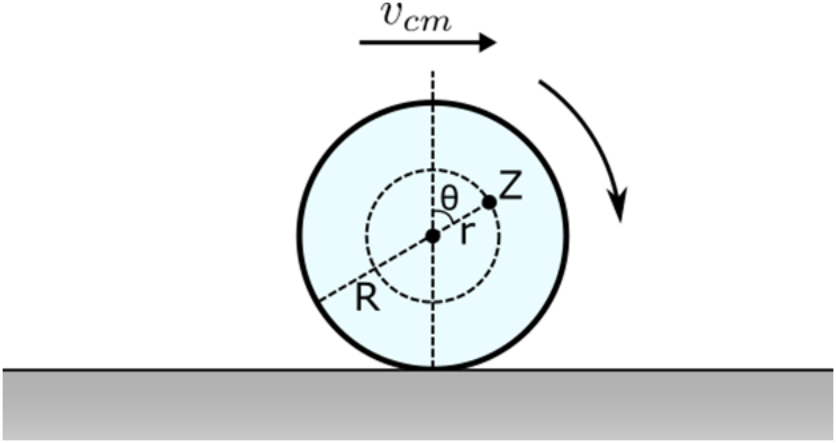

Ο ομογενής τροχός ακτίνας \[R\] του παρακάτω σχήματος κυλίεται χωρίς να ολισθαίνει σε οριζόντιο δάπεδο. Η ταχύτητα του κέντρου μάζας του είναι σταθερή και έχει μέτρο \[υ_{cm}\]. Σημείο Ζ απέχει απόσταση \[r=\frac{R}{2}\] απ’ το κέντρο του τροχού. Όταν η επιβατική ακτίνα του Ζ σχηματίζει γωνία \[θ=60^0\] με την κατακόρυφη διάμετρο (βλ. σχήμα), το μέτρο της ταχύτητας του Ζ είναι:

21.

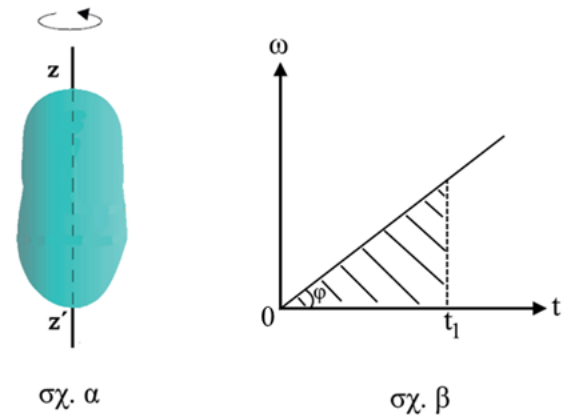

Το στερεό σώμα του παρακάτω σχήματος α στρέφεται γύρω από τον σταθερό άξονα \[z' z\] αντίρροπα των δεικτών του ρολογιού. Η γωνιακή ταχύτητα μεταβάλλεται με το χρόνο σύμφωνα με το παρακάτω διάγραμμα. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

22.
Στερεό σώμα την \[t=t_1\] έχει γωνιακή ταχύτητα \[ω_1\] και τη στιγμή αυτή το μέτρο της γωνιακής του ταχύτητας αρχίζει να αυξάνεται με σταθερό ρυθμό που έχει μέτρο \[α_{γων}\]. Τη χρονική στιγμή \[t_2=t_1+Δt\] η γωνιακή ταχύτητα του στερεού γίνεται \[ω_2\]. Η γωνία \[Δθ\] που έχει στραφεί το στερεό στο χρονικό διάστημα \[Δt\] είναι:

23.
Τροχός κυλίεται χωρίς να ολισθαίνει σε οριζόντιο έδαφος και το μέτρο της ταχύτητας του κέντρου μάζας του αυξάνεται. Σε ποιο απ’ τα παρακάτω σχήματα φαίνεται το διάνυσμα της επιτάχυνσης \[\vec{α}_A\] του σημείου επαφής Α του τροχού με το έδαφος;

24.
Μια ομογενής ράβδος ΚΛ στηρίζεται σε λείο κατακόρυφο τοίχο και ταυτόχρονα είναι δεμένη με ένα νήμα. Δυο μαθητές (α) και (β) εκφράζουν αντίστοιχα την άποψη ότι η ράβδος: α. μπορεί να ισορροπήσει β. δεν μπορεί να ισορροπήσει. Εσείς με ποια άποψη συμφωνείτε;

25.

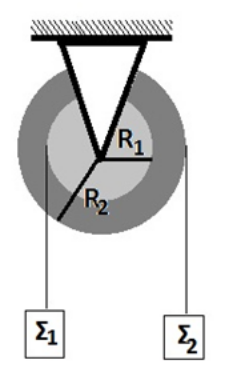

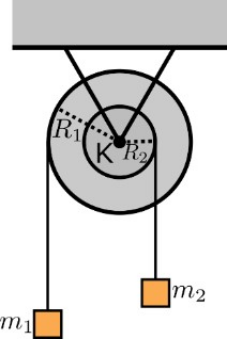

Η διπλή τροχαλία του παρακάτω σχήματος αποτελείται από δύο ομογενείς κατακόρυφους δίσκους \[(1)\, ,\, (2)\] ακτίνων \[R_1\] και \[R_2=\frac{R_1}{2}\] και μπορεί να στρέφεται χωρίς τριβές γύρω από σταθερό οριζόντιο άξονα που διέρχεται απ’ το κοινό κέντρο Κ των δύο δίσκων κάθετα στο επίπεδό τους χωρίς τριβές. Μέσω αβαρών νημάτων έχουμε κρεμάσει από την περιφέρεια του δίσκου \[(1)\] σώμα βάρους \[w_1\] και απ’ την περιφέρεια του δίσκου \[(2)\] σώμα βάρους \[w_2=6w_1\]. Για να ισορροπεί το σύστημα διπλή τροχαλία-σώματα πρέπει να ασκώ στο σώμα μάζας \[m_1\] δύναμη \[F\]:

26.
Ο τροχός εκτελεί ομαλή στροφική κίνηση γύρω από σταθερό οριζόντιο άξονα που διέρχεται απ’ τα κέντρα των βάσεών του και είναι κάθετος στις βάσεις αυτές. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

27.
Η διπλή τροχαλία του παρακάτω σχήματος αποτελείται από δύο ομόκεντρους ομογενείς ομογενείς δίσκους \[(1)\, , \, (2)\] ακτίνων \[R_1\, ,\, R_2=\frac{R_1}{2}\] και μπορεί να στρέφεται χωρίς τριβές γύρω από σταθερό οριζόντιο άξονα που διέρχεται από το κοινό κέντρο Κ των δύο δίσκων και είναι κάθετος στο επίπεδό τους. Απ’ την περιφέρεια του κάθε δίσκου έχουμε κρεμάσει μέσω αβαρών νημάτων ένα σώμα μάζας \[m_1\] απ’ την περιφέρεια του δίσκου \[(1)\] και ένα σώμα μάζας \[m_2\] απ’ την περιφέρεια του δίσκου \[(2)\]. Για να ισορροπεί το σύστημα διπλή τροχαλία-σώματα πρέπει ο λόγος των βαρών \[\frac{w_1 }{ w_2 }\] να ισούται με:

28.

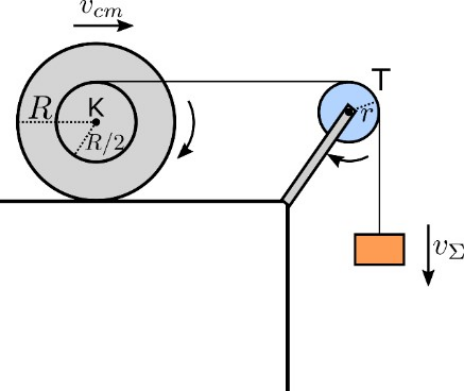

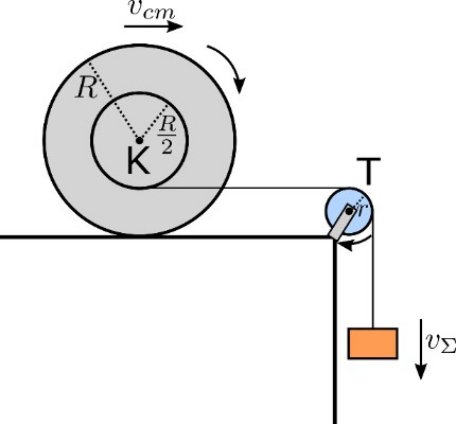

Σε λεπτό ομογενή κύλινδρο κέντρου Κ και ακτίνας \[R\] έχουμε δημιουργήσει κυκλικό αυλάκι ίδιου κέντρου και ακτίνας \[\frac{R}{2}\]. Γύρω απ’ το αυλάκι έχουμε τυλίξει μεγάλου μήκους νήμα. Η τροχαλία έχει ακτίνα \[r\] και μπορεί να στρέφεται γύρω από οριζόντιο άξονα που είναι κάθετος στο επίπεδό της και περνά απ’ το κέντρο της. Την \[t=0\] αφήνουμε το σύστημα ελεύθερο και το σώμα Σ αρχίζει να κατέρχεται, ο κύλινδρος αρχίζει να κυλίεται χωρίς να ολισθαίνει ενώ η τροχαλία αρχίζει να περιστρέφεται. Οι επιταχύνσεις και οι γωνιακές επιταχύνσεις των σωμάτων μένουν σταθερές. Αν η επιτάχυνση του κέντρου μάζας του κυλίνδρου είναι \[α_{cm}\] τότε η επιτάχυνση \[\vec{α}_Σ\] του σώματος έχει μέτρο:

29.

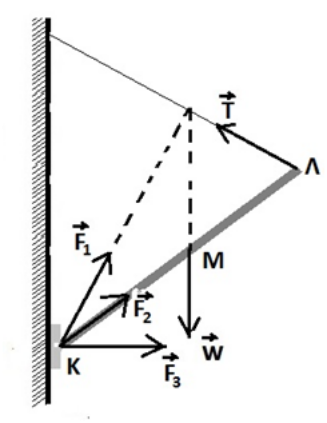

Η ράβδος ΚΛ είναι αρθρωμένη στο σημείο Κ σε κατακόρυφο τοίχο και δεμένη με ένα νήμα στο σημείο Ν και ισορροπεί. Ζητήθηκε από τρεις μαθητές (α), (β) και (γ) να σχεδιάσουν τη δύναμη της άρθρωσης και αυτοί σχεδίασαν αντίστοιχα τις δυνάμεις: α. \[\vec{F}_1\] β. \[\vec{F}_2\] γ. \[\vec{F}_3\]. Εσείς με ποια άποψη συμφωνείτε;

30.
Τροχός ακτίνας \[R\] κυλίεται χωρίς να ολισθαίνει σε οριζόντιο επίπεδο και το κέντρο μάζας του τροχού εκτελεί ομαλή κίνηση. Κάποια χρονική στιγμή \[t_1\] ένα σημείο Α του τροχού έχει μηδενική ταχύτητα. Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Για να μεγιστοποιηθεί το μέτρο της ταχύτητας του Α για πρώτη φορά μετά τη χρονική στιγμή \[t_1\] πρέπει το σημείο Α να διαγράψει μήκος τόξου:
