Τεστ στα Κύματα Α (Επίπεδο δυσκολίας: Εύκολο)

Κατά μήκος γραμμικού ομογενούς ελαστικού μέσου διαδίδεται εγκάρσιο αρμονικό κύμα συχνότητας \[f\]. Δύο σημεία του μέσου Κ, Λ βρίσκονται σε συμφωνία φάσης ενώ μεταξύ τους υπάρχουν δύο άλλα σημεία που βρίσκονται σε συμφωνία φάσης με τα Κ, Λ. Μεταβάλλω τη συχνότητα της πηγής του κύματος στην τιμή \[f'\] και τότε παρατηρώ ότι τα Κ, Λ βρίσκονται πάλι σε συμφωνία φάσης αλλά μεταξύ τους τώρα υπάρχει μόνο ένα άλλο σημείο που βρίσκεται σε συμφωνία φάσης με αυτά. Η νέα συχνότητα της πηγής είναι:

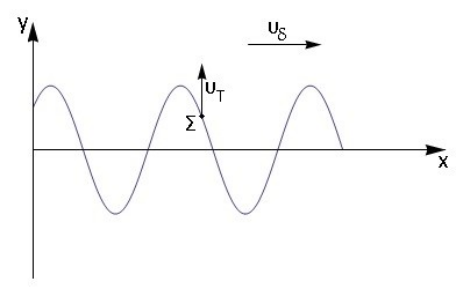

Το στιγμιότυπο ενός τρέχοντος αρμονικού κύματος παριστάνει:

Εγκάρσιο αρμονικό κύμα διαδίδεται κατά τη θετική φορά στη διεύθυνση του άξονα \[x' Ox\] μέσα σε γραμμικό ελαστικό μέσο. Στο παρακάτω σχήμα φαίνεται η γραφική παράσταση της απομάκρυνσης σημείου Κ του μέσου διάδοσης με το χρόνο. Η αρχή Ο του άξονα αρχίζει να ταλαντώνεται την \[t=0\] με θετική ταχύτητα. Σε χρόνο \[Δt=5\, s\] της διάρκειας της ταλάντωσης του σημείου Κ, η φάση του μεταβάλλεται κατά \[Δφ=10π\]. Αν το πρώτο σημείο μετά την αρχή Ο, κατά τη φορά διάδοσης του κύματος, που βρίσκεται σε αντίθεση φάσης με αυτήν, βρίσκεται στη θέση \[x_1=2\, m\], τότε η θέση του σημείου Κ είναι:

Σε ελαστικό ομογενές μέσο που ταυτίζεται με τον άξονα \[x' Ox\] διαδίδεται εγκάρσιο αρμονικό κύμα κατά τη θετική φορά. Το σημείο Ο αρχίζει να ταλαντώνεται την \[t=0\] με θετική ταχύτητα. Τη χρονική στιγμή \[t_1\] που η αρχή Ο περνά για έβδομη φορά απ’ τη Θ.Ι. της, το κύμα φτάνει στο σημείο Κ. Αν Λ είναι το πρώτο σημείο του θετικού ημιάξονα που βρίσκεται σε αντίθεση φάσης με το Ο και \[t_Λ\] είναι η στιγμή που αρχίζει να ταλαντώνεται το Λ, τότε στο χρονικό διάστημα \[Δt=t_1-t_Λ\], η φάση της αρχής Ο μεταβάλλεται κατά \[Δφ_0\] όπου:

Κατά μήκος δύο πανομοιότυπων χορδών (1) και (2) δημιουργούνται εγκάρσια αρμονικά κύματα ίδιου πλάτους με μήκη κύματος \[λ_1\, , \, λ_2\] αντίστοιχα για τα οποία ισχύει \[λ_1=2λ_2\]. Αν \[υ_{max,1}\] και \[υ_{max,2}\] είναι οι μέγιστες ταχύτητες ταλάντωσης των σημείων των χορδών τότε ισχύει:

Στην παρακάτω πειραματική διάταξη που αποτελείται από δύο σωλήνες Α, Β ένα διαπασών δημιουργεί ηχητικό κύμα μήκους κύματος \[λ\] πάνω απ’ την οπή Ο. Τα κύματα αυτά φτάνουν στην οπή Σ ακολουθώντας είτε τη διαδρομή ΟΑΣ είτε τη διαδρομή ΟΒΣ. Έτσι στο Σ έχουμε τη συμβολή δύο κυμάτων και δημιουργείται σύνθετος ήχος που η έντασή του ανιχνεύεται μέσω ενός ανιχνευτή που βρίσκεται ακριβώς έξω απ’ την οπή Σ. Ο δεξιός σωλήνας Β μπορεί να μετακινείται δεξιά ή αριστερά και έτσι η απόσταση \[x\] να μεταβάλλεται. Στη διάρκεια της μεταβολής αυτής αλλάζει και η ένταση του ήχου που μετρά ο ανιχνευτής στο Σ και μάλιστα αυξομειώνεται μεταξύ της τιμής μηδέν και μιας μέγιστης τιμής. Όταν η απόσταση έχει την τιμή \[x\] του παρακάτω σχήματος ο ανιχνευτής μετρά μέγιστη ένταση για τον σύνθετο ήχο στο Σ. Μετακινώ το δεξί σωλήνα Β προς τα δεξιά και όταν η μετακίνηση γίνει \[Δx=0,3\, m\], τότε ο ανιχνευτής καταγράφει τη δεύτερη παύση του ήχου στη διάρκεια της μετακίνησης αυτής. Το μήκος κύματος \[λ\] του κύματος που παράγει το διαπασών είναι:

Δύο σύγχρονες πηγές κυμάτων \[Π_1\, , \, Π_2\] βρίσκονται στα σημεία Κ, Λ επιφάνειας υγρού και δημιουργούν σ’ αυτό εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\] και μήκους κύματος \[λ_1\]. Η απόσταση των Κ, Λ είναι \[ΚΛ=d=6λ_1\]. Δύο σημεία Ζ, Η βρίσκονται πάνω στο ευθύγραμμο τμήμα ΚΛ εκατέρωθεν της μεσοκαθέτου του ευθύγραμμου τμήματος ΚΛ. Το σημείο Ζ βρίσκεται πιο κοντά στην πηγή \[Π_1\] απ’ ότι στην πηγή \[Π_2\] και απέχει απ’ το μέσο Μ του ευθύγραμμου τμήματος ΚΛ απόσταση \[d_1=0,85λ_1\]. Το σημείο Η απέχει απ’ το μέσο Μ απόσταση \[d_2=1,9\, λ_1\]. Ο αριθμός των σημείων του ευθύγραμμου τμήματος ΖΗ που παρουσιάζουν απόσβεση είναι:

Κατά μήκος ελαστικής χορδής διαδίδεται αρμονικό κύμα μήκους κύματος \[λ\]. Δύο σημεία απέχουν μεταξύ τους \[Δx=\frac{5λ}{2}\]. Μετά την έναρξη της ταλάντωσής τους:

Σε δύο πανομοιότυπες χορδές (1), (2) διαδίδονται εγκάρσια αρμονικά κύματα ίδιου πλάτους και συχνοτήτων \[f_1\, ,\, f_2\] αντίστοιχα με \[f_1=2f_2\]. Για τις μέγιστες ταχύτητες ταλάντωσης των σημείων των δύο χορδών ισχύει:

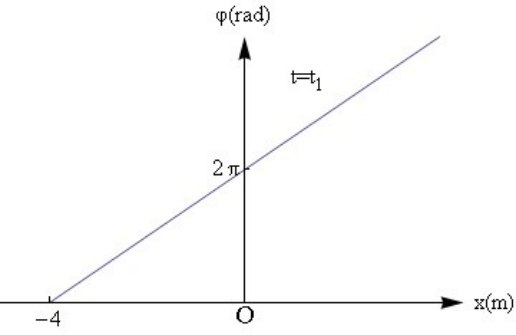

Αρμονικό κύμα πλάτους \[Α=0,01\, m\] διαδίδεται σε ομογενές ελαστικό μέσο που ταυτίζεται με τον άξονα \[x' Ox\]. Στο παρακάτω διάγραμμα φαίνεται η μεταβολή της φάσης των σημείων του μέσου με τη θέση τους x τη χρονική στιγμή \[t_1=0,1\, s\]. Η αρχή του άξονα Ο αρχίζει να ταλαντώνεται την \[t=0\] με θετική ταχύτητα. Το σημείο Ζ βρίσκεται στη θέση \[x_Z=-12\, m\]. Το σημείο Μ που βρίσκεται στη θέση \[x_M=-4\, m\] έχει κάθε στιγμή μετά την έναρξη της ταλάντωσης του Ζ ίσες απομακρύνσεις και ταχύτητες:

Στην επιφάνεια υγρού δύο σύγχρονες πηγές \[Π_1\, , \, Π_2 \] δημιουργούν εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\] και μήκους κύματος \[λ\]. Η ευθεία \[yy'\] της επιφάνειας είναι κάθετη στο ευθύγραμμο τμήμα \[Π_1Π_2\]. Η απόσταση \[Π_1Π_2\] είναι ίση με \[d=2,7\, λ \]. Το σημείο Η στο παρακάτω σχήμα είναι το πιο απομακρυσμένο σημείο της ημιευθείας \[Π_1y\] απ’ την πηγή \[Π_1\] που εμφανίζει αποσβεστική συμβολή. Μεταξύ των δύο πηγών ο αριθμός των αποσβεστικών υπερβολών που δημιουργούνται είναι:

Σε ελαστική χορδή που βρίσκεται στη διεύθυνση του άξονα \[x' Ox\] διαδίδεται εγκάρσιο αρμονικό κύμα με αρνητική φορά διάδοσης. Το κύμα έχει μήκος κύματος \[λ\] και περίοδο \[Τ\]. Τα σημεία του μέσου αρχίζουν να ταλαντώνονται με θετική ταχύτητα. Τη χρονική στιγμή \[t_1\] το σημείο Η που βρίσκεται στη θέση \[x_H=-\frac{λ}{2}\] αποκτά δυναμική ενέργεια ταλάντωσης ίση με την κινητική για πρώτη φορά μετά την έναρξη της ταλάντωσής του. Το σημείο Κ που βρίσκεται στη θέση \[x_K=-2λ\] αποκτά μέγιστη απομάκρυνση τη χρονική στιγμή \[t_2\] όπου:

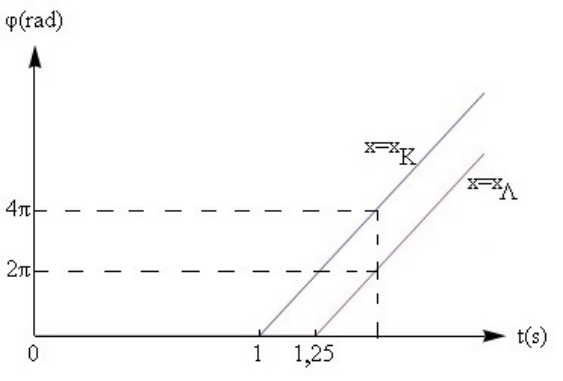

Κατά μήκος ελαστικού ομογενούς μέσου που εκτείνεται στον άξονα \[x' Ox\] διαδίδεται εγκάρσιο αρμονικό κύμα. Η εξίσωση της απομάκρυνσης της αρχής Ο είναι \[y=0,01 ημ\frac{ 2πt}{T}\] (S.I.). Στο παρακάτω διάγραμμα φαίνεται η χρονική μεταβολή της φάσης δύο σημείων Κ, Λ του θετικού ημιάξονα Οx με \[x_K=1\, m\] και \[x_Λ=1,25\, m\]. Η φορά διάδοσης του κύματος είναι:

Δύο σύγχρονες πηγές κυμάτων \[Π_1\, , \, Π_2\] δημιουργούν σε ελαστική επιφάνεια εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\] και συχνότητας \[f\]. Σημείο Σ της επιφάνειας του υγρού εμφανίζει ενισχυτική συμβολή. Αν διπλασιάσω τη συχνότητα των δύο πηγών και αυτές παραμένουν σύγχρονες, τότε το Σ μετά τη συμβολή θα έχει πλάτος \[Α_Σ'\] με:

Σε οριζόντιο ελαστικό μέσο διαδίδεται εγκάρσιο αρμονικό κύμα κατά την αρνητική φορά με μήκος κύματος \[λ\]. Μια χρονική στιγμή \[t_1\], τα σημεία Κ, Λ του μέσου ταλαντώνονται και ισχύει για τις φάσεις τους τη στιγμή αυτή \[φ_{Κ,1}>φ_{Λ,1}\]. Η διαφορά φάσης των παραπάνω σημείων την χρονική στιγμή \[t_1\] είναι \[Δφ=φ_{Κ,1}-φ_{Λ,1}\]. Η απόσταση των θέσεων ισορροπίας των δύο σημείων είναι \[Δx=x_Λ-x_K\]. Τη χρονική στιγμή \[t_1+T\] η διαφορά φάσης των παραπάνω σημείων είναι \[Δφ'=φ_{Κ,2}'-φ_{Λ,2}'\]:

Δύο σύγχρονες πηγές κυμάτων \[Π_1\, , \, Π_2\] δημιουργούν στην επιφάνεια υγρού εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\]. Το σημείο \[Κ\] βρίσκεται σε αποσβεστική υπερβολή που αντιστοιχεί στον ακέραιο αριθμό \[Ν\], ενώ το σημείο \[Λ\] βρίσκεται σε ενισχυτική υπερβολή που αντιστοιχεί στον ακέραιο αριθμό \[Ν'\] όπως φαίνεται στο σχήμα. Αν μεταξύ των \[Κ\, ,\, Λ\] έχουν δημιουργηθεί \[11\] υπερβολές απόσβεσης, τότε:

Κατά την αρνητική φορά και πάνω στη διεύθυνση του άξονα \[x' Ox\] διαδίδεται εγκάρσιο αρμονικό κύμα με περίοδο \[T\] και μήκος κύματος \[λ\]. Τα σημεία του μέσου διάδοσης αρχίζουν να ταλαντώνονται με θετική ταχύτητα. Σημείο Κ του μέσου που βρίσκεται στη θέση \[x_K=λ\] αποκτά μέγιστη απομάκρυνση για πρώτη φορά τη στιγμή \[t_1\]. Σημείο Ζ του μέσου που βρίσκεται στη θέση \[x_Z=-3λ\] θα αποκτήσει μέγιστης αλγεβρικής τιμής επιτάχυνση τη χρονική στιγμή \[t_2\] για την οποία ισχύει:

Για ένα αρμονικό κύμα που διαδίδεται στη διεύθυνση του άξονα \[x' x\] ποιες από τις παρακάτω προτάσεις είναι σωστές;

Σε επιφάνεια ελαστικού μέσου δύο σύγχρονες πηγές \[Π_1\, , \, Π_2\] δημιουργούν εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\] και μήκους κύματος \[λ\]. Η απόσταση των δύο πηγών είναι \[Π_1Π_2= d = 3,15\, λ\]. Τα σημεία του τμήματος \[Π_1Π_2\] που μετά τη συμβολή παραμένουν συνεχώς ακίνητα είναι:

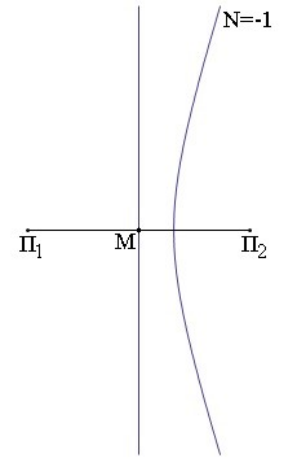

Δύο σύγχρονες πηγές \[Π_1\, ,\, Π_2\] δημιουργούν σε επιφάνεια υγρού εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\] και συχνότητας \[f\]. Σημείο Κ της επιφάνειας παρουσιάζει αποσβεστική συμβολή και βρίσκεται πάνω στην πρώτη αποσβεστική υπερβολή μετά τη μεσοκάθετο του τμήματος \[Π_1Π_2\] και πιο κοντά στην \[Π_2\]. Το ελάχιστο ποσοστό αύξησης της κοινής συχνότητας των δύο σύγχρονων πηγών ώστε το σημείο Κ να παραμένει σε απόσβεση είναι \[π=200 \%\]. Μετά την αύξηση της συχνότητας, ο αριθμός των σημείων του ευθύγραμμου τμήματος \[Π_1Π_2\] που παρουσιάζουν αποσβεστική συμβολή:

Η διάταξη του παρακάτω σχήματος αποτελείται από δύο σωλήνες Α και Β. Ο σωλήνας Β μπορεί να μετακινείται και έτσι να μεταβάλλεται η απόσταση \[x\]. Μια ηχητική πηγή δημιουργεί στο ανοικτό άκρο του σωλήνα ηχητικό κύμα μήκους κύματος \[λ\]. Στο άλλο άκρο Σ του σωλήνα φτάνουν ταυτόχρονα δύο κύματα. Ένα κύμα που μεταφέρεται απ’ το σωλήνα Α και ένα που μεταφέρεται απ’ το σωλήνα Β. Όταν μετακινούμε το σωλήνα Β (μεταβάλλεται η απόσταση \[x\]) παρατηρούμε ότι η ένταση του ήχου στο Σ αλλάζει και παίρνει τιμές από μηδέν μέχρι μια μέγιστη τιμή. Απ’ την αρχική θέση του \[x\] μετακινώ το σωλήνα Β προς τα αριστερά μειώνοντας το \[x\] κατά \[Δx'=x_1-x_2\]. Όταν γίνει \[x=x_2\] παρατηρούμε την πρώτη μεγιστοποίηση της έντασης του ήχου μετά τη μετακίνηση αυτή. Το νέο \[Δx'\] είναι:

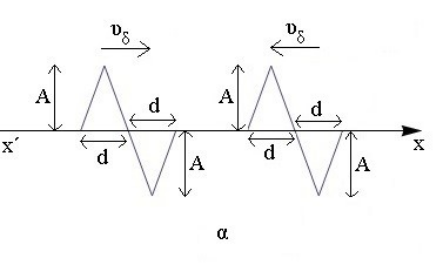

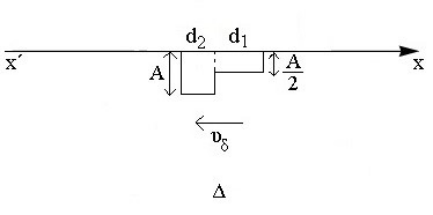

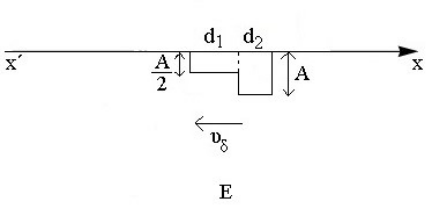

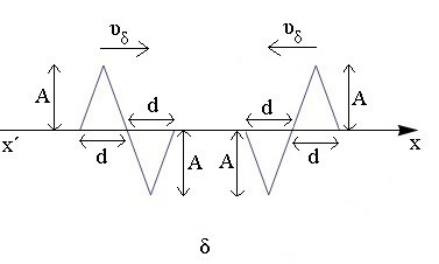

Η αρχή της επαλληλίας παραβιάζεται κατά τη συμβολή δύο κυμάτων:

Δύο σύγχρονες πηγές κυμάτων αρχίζουν να ταλαντώνονται με θετική ταχύτητα και δημιουργούν στην επιφάνεια υγρού εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\], περιόδου \[Τ\] και μήκους κύματος \[λ\]. Σε σημείο Κ της επιφάνειας η συμβολή αρχίζει τη χρονική στιγμή \[t_Σ\]. Στο Κ εμφανίζεται ενίσχυση. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

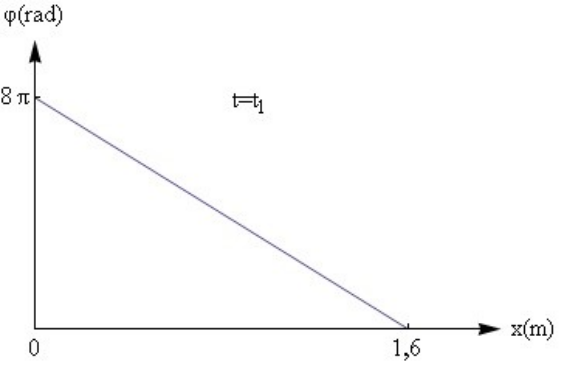

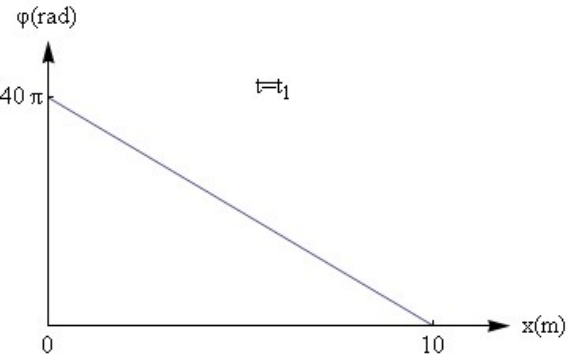

Σε ομογενή χορδή που ταυτίζεται με τον ημιάξονα \[Ox\] διαδίδεται εγκάρσιο αρμονικό κύμα που περιγράφεται απ’ τη σχέση \[y=A ημ2π\left( \frac{t}{T}-\frac{x}{λ} \right) \]. Στο παρακάτω διάγραμμα φαίνεται η μεταβολή της φάσης των σημείων του μέσου τη στιγμή \[t_1\]. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

Σε οριζόντια ελαστική χορδή διαδίδεται εγκάρσιο αρμονικό κύμα μήκους κύματος \[λ\]. Μεταξύ των Ζ, Η υπάρχουν δύο σημεία της χορδής που βρίσκονται σε συμφωνία φάσης με το Ζ στη διάρκεια των ταλαντώσεών τους. Κάθε στιγμή της διάρκειας αυτής που το Ζ βρίσκεται στη θετική ακραία θέση του το Η βρίσκεται στη Θ.Ι. του έχοντας θετική ταχύτητα. Το κύμα διαδίδεται από το Ζ προς το Η. Α. Η οριζόντια απόσταση των δύο σημείων είναι:

Στην επιφάνεια υγρού δημιουργούνται εγκάρσια αρμονικά κύματα από δύο σύγχρονες πηγές \[Π_1\, \, Π_2\] ίδιου πλάτους \[Α\] και μήκους κύματος \[λ\]. Δύο σημεία Κ, Λ της επιφάνειας μετά τη συμβολή των κυμάτων ταλαντώνονται με πλάτος \[2Α\]. Οι αποστάσεις του σημείου Κ απ’ τις δύο πηγές είναι \[r_{1K}=1\, m\] και \[r_{2K}=1,2\, m\] αντίστοιχα ενώ του σημείου Λ είναι \[r_{1Λ}=1,9\, m\] και \[r_{2Λ}=1,3\, m\]. Στο ευθύγραμμο τμήμα ΚΛ και μεταξύ των Κ και Λ δημιουργούνται ακόμα \[7\] σημεία ενισχυτικής συμβολής. Το μήκος κύματος των παραγόμενων κυμάτων είναι:

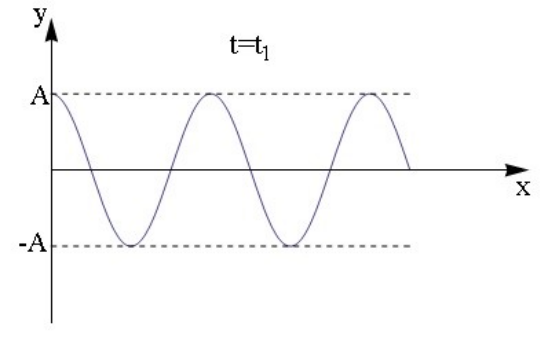

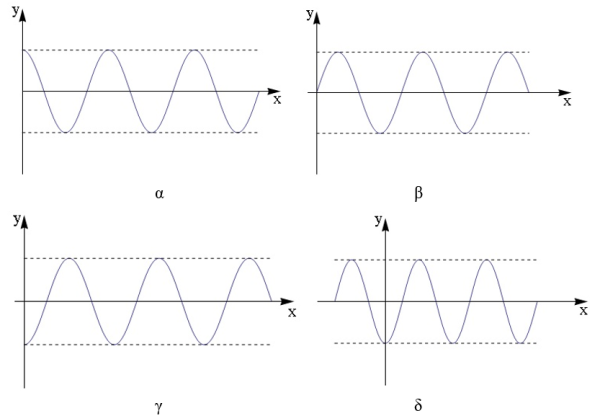

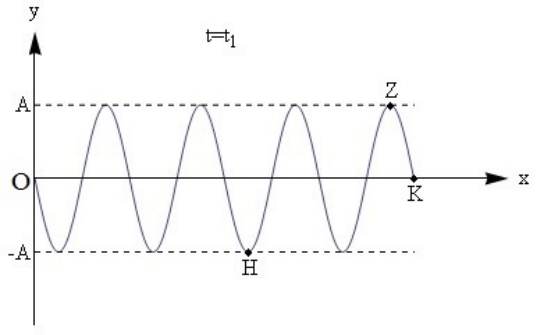

Πηγή εγκάρσιων αρμονικών κυμάτων βρίσκεται στο αριστερό άκρο Ο ελαστικής χορδής που ταυτίζεται με τον θετικό ημιάξονα \[Ox\]. Η πηγή αρχίζει να ταλαντώνεται την \[t=0\] και δημιουργεί αρμονικό κύμα που διαδίδεται κατά μήκος της χορδής. Η περίοδος του κύματος είναι \[T\]. Στο παρακάτω σχήμα φαίνεται το στιγμιότυπο του κύματος τη στιγμή \[t=t_1\] που έχει δημιουργηθεί στη χορδή. Η φάση του σημείου Ζ τη χρονική στιγμή \[t_1\] είναι:

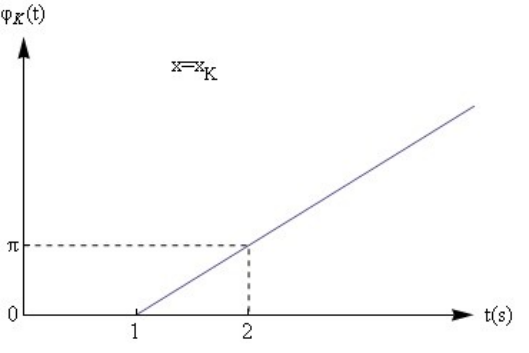

Σε ελαστική χορδή που εκτείνεται στη διεύθυνση του άξονα \[x' Ox\] διαδίδεται εγκάρσιο αρμονικό κύμα. Στο παρακάτω διάγραμμα φαίνεται η χρονική μεταβολή της φάσης του σημείου Κ που βρίσκεται στη θέση \[x_K=2\, m\]. Η αρχή του άξονα έχει εξίσωση ταλάντωσης \[y=0,1 ημ\frac{ 2πt}{T} \] (S.I.). Το κύμα διαδίδεται:

Εγκάρσιο κύμα διαδίδεται κατά μήκος γραμμικού ελαστικού μέσου που η διεύθυνσή του ταυτίζεται με τον άξονα \[x' Ox\]. Το κύμα διαδίδεται κατά τη θετική φορά. Στο παρακάτω σχήμα φαίνεται η χρονική μεταβολή της απομάκρυνσης σημείου Σ που βρίσκεται στη θέση \[x_Σ=3,2\, m\]. Την \[t=0\] αρχίζει να ταλαντώνεται η αρχή του άξονα Ο. Τη στιγμή που το Σ αρχίζει να ταλαντώνεται, η αρχή Ο έχει φάση \[φ=8π\, rad\]. Η εξίσωση του τρέχοντος κύματος είναι:

Δύο σύγχρονες πηγές \[Π_1\, , \, Π_2\] δημιουργούν στην επιφάνεια υγρού εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\], ταχύτητας διάδοσης \[υ_δ\] και έχουν εξισώσεις ταλάντωσης της μορφής \[y=A ημ \frac{ 2πt}{T}\]. Σημείο Ζ της επιφάνειας απέχει απ’ τις δύο πηγές αποστάσεις \[r_{1Z}\, , \, r_{2Z}\] με \[r_{1Z} < r_{2Z} \]. Το σημείο Ζ αρχίζει να ταλαντώνεται όταν η πηγή \[Π_2\] περνά για έκτη φορά απ’ τη Θ.Ι. της μετά την έναρξη της ταλάντωσής της. Στο παρακάτω σχήμα φαίνεται η χρονική μεταβολή της ταχύτητας του Ζ. Αν υποδιπλασιάσουμε τη συχνότητα ταλάντωσης των δύο πηγών ώστε αυτές να παραμένουν σύγχρονες και να ταλαντώνονται με ίδιο πλάτος \[Α\], τότε το σημείο Ζ:
